¿Cómo solucionar los problemas de tensión de la banda causados ​​por una posición incorrecta de la cuchilla de corte?

Durante el corte de materiales en bobina como papel, película y etiquetas autoadhesivas, las fluctuaciones de tensión son un problema común que afecta la calidad del producto terminado. Muchos operarios primero revisan los rodillos de desenrollado, rebobinado o tracción, pero a menudo pasan por alto un factor crítico: si el posicionamiento de la cuchilla de corte es correcto. De hecho, la posición de montaje, la precisión de alineación y el posicionamiento axial de la cuchilla de corte son cruciales. cuchillas circulares y cuchillas de corte Esto afecta directamente la distribución de la fuerza sobre el material en la zona de corte, provocando así anomalías de tensión en toda la línea de producción. Actualmente, Mingbai Mechanical Tool Technology Co., Ltd. explica la relación intrínseca entre el posicionamiento de la cuchilla y los problemas de tensión desde una perspectiva de ingeniería y ofrece soluciones sistemáticas.

1. ¿Cómo provoca un posicionamiento incorrecto de la cuchilla problemas de tensión?

El posicionamiento de la cuchilla de corte implica tres dimensiones: posición axial (dirección izquierda-derecha), altura radial (dirección arriba-abajo) y paralelismo entre las cuchillas. Cuando estos parámetros se desvían de las condiciones ideales, se producen las siguientes perturbaciones de tensión:

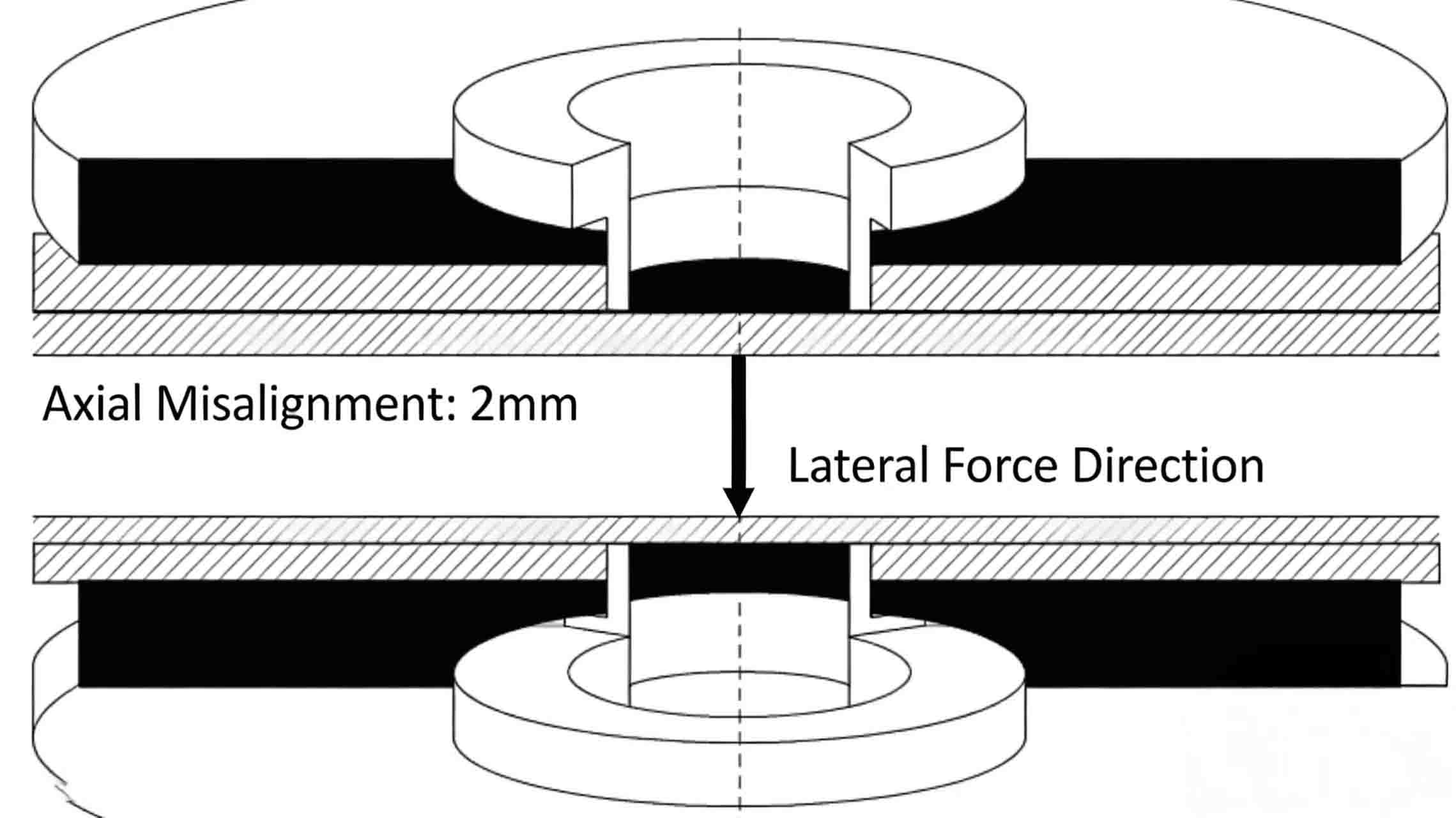

1. La desviación del posicionamiento axial provoca desalineación de la red.

Si la desalineación axial entre las cuchillas superior e inferior excede el rango permitido, la tira cortada se somete a una fuerza lateral. Esta fuerza provoca que el material se desvíe de su trayectoria recta tras el corte, lo que resulta en bordes irregulares durante el rebobinado y un efecto de "telescopía". Para corregir la desalineación, los operarios suelen aumentar la fuerza de corrección del rodillo de dirección, lo que a su vez genera fluctuaciones periódicas de la tensión.

2. Las cuchillas no paralelas provocan estiramiento localizado.

Cuando los ejes de las palas circulares izquierda y derecha no son paralelos (existe un ángulo de cabeceo o guiñada), la separación entre las palas varía a lo largo del eje. El material se comprime más en las zonas con menor separación y se estira en las zonas con mayor separación. Esta distribución desigual de la tensión provoca un desequilibrio en la tensión a lo largo del ancho del material, lo que da lugar a ondulaciones en los bordes en casos leves y a roturas frecuentes de la banda en casos graves.

3. La altura radial inconsistente de las palas provoca un impacto cíclico.

En un sistema de corte con múltiples cuchillas, si la altura radial (superposición) de un conjunto de cuchillas difiere de la de los demás, ese punto de corte ejerce una carga de impacto adicional sobre el material. Este impacto se propaga como ondas de tensión hacia los extremos de desenrollado y rebobinado, manifestándose como fluctuaciones bruscas en las lecturas del sensor de tensión.

4. Montaje de la hoja suelto o excéntrico

Si un cuchilla de corte Si la cuchilla no está bien apretada o el eje presenta excentricidad, la cuchilla ejerce una tensión alterna sobre el material una vez por revolución. Esta perturbación de tensión de alta frecuencia y baja amplitud es difícil de filtrar para los controladores de tensión convencionales y deja marcas visibles en el borde de la ranura.

2. Tres pasos para diagnosticar problemas de posicionamiento de la cuchilla

Antes de ajustar los parámetros del controlador de tensión, se recomienda verificar el posicionamiento de la cuchilla utilizando los siguientes métodos:

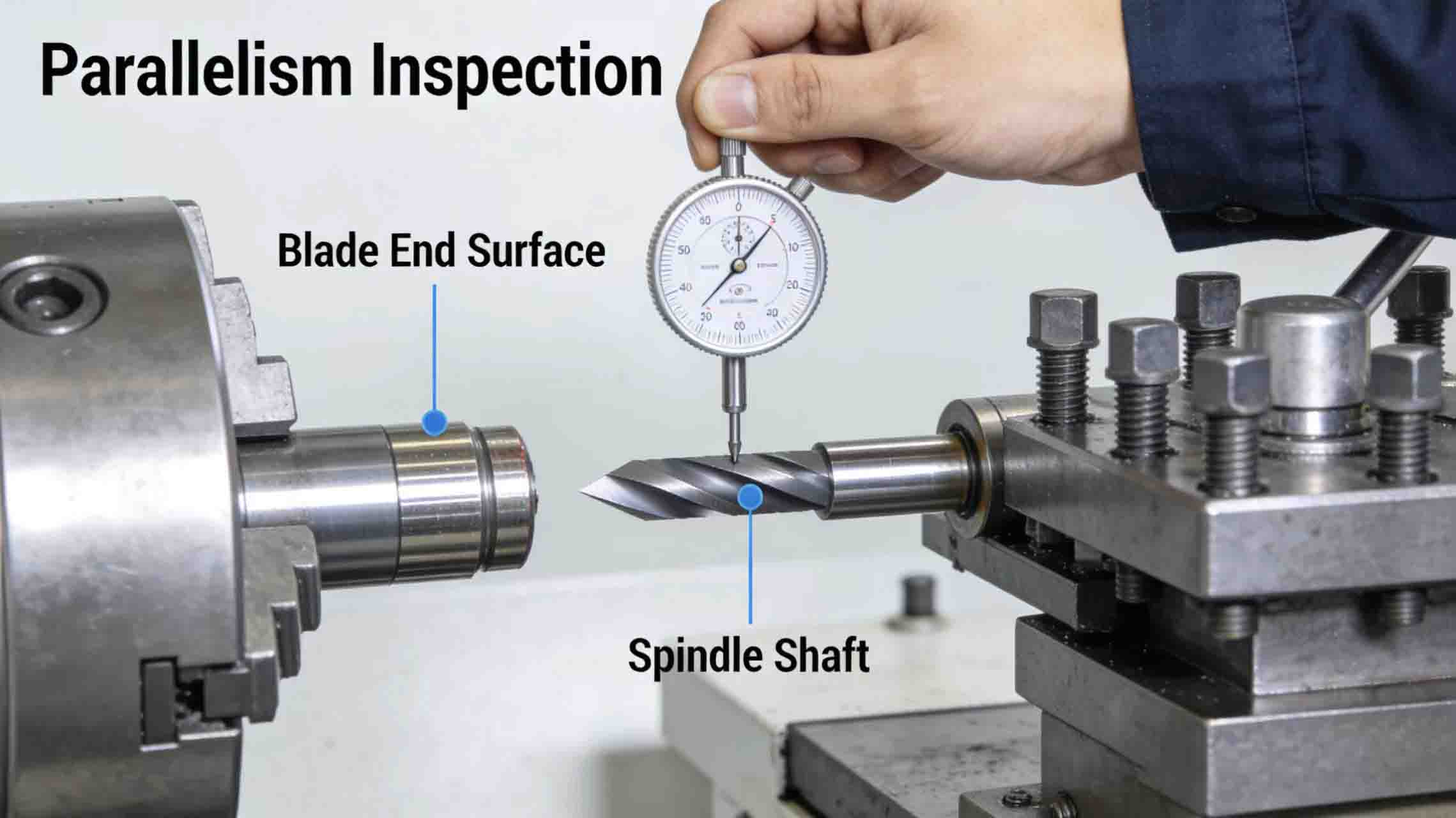

1. Verificación de alineación estática

Utilice un comparador de cuadrante o una herramienta de alineación láser para comprobar el paralelismo entre los ejes de las palas superior e inferior. La desviación en ambos extremos no debe exceder los 0,02 mm/m. Compruebe también la excentricidad axial y radial de cada una. cuchilla personalizada. Normalmente, la desviación axial es ≤ 0,005 mm y la desviación radial es ≤ 0,01 mm.

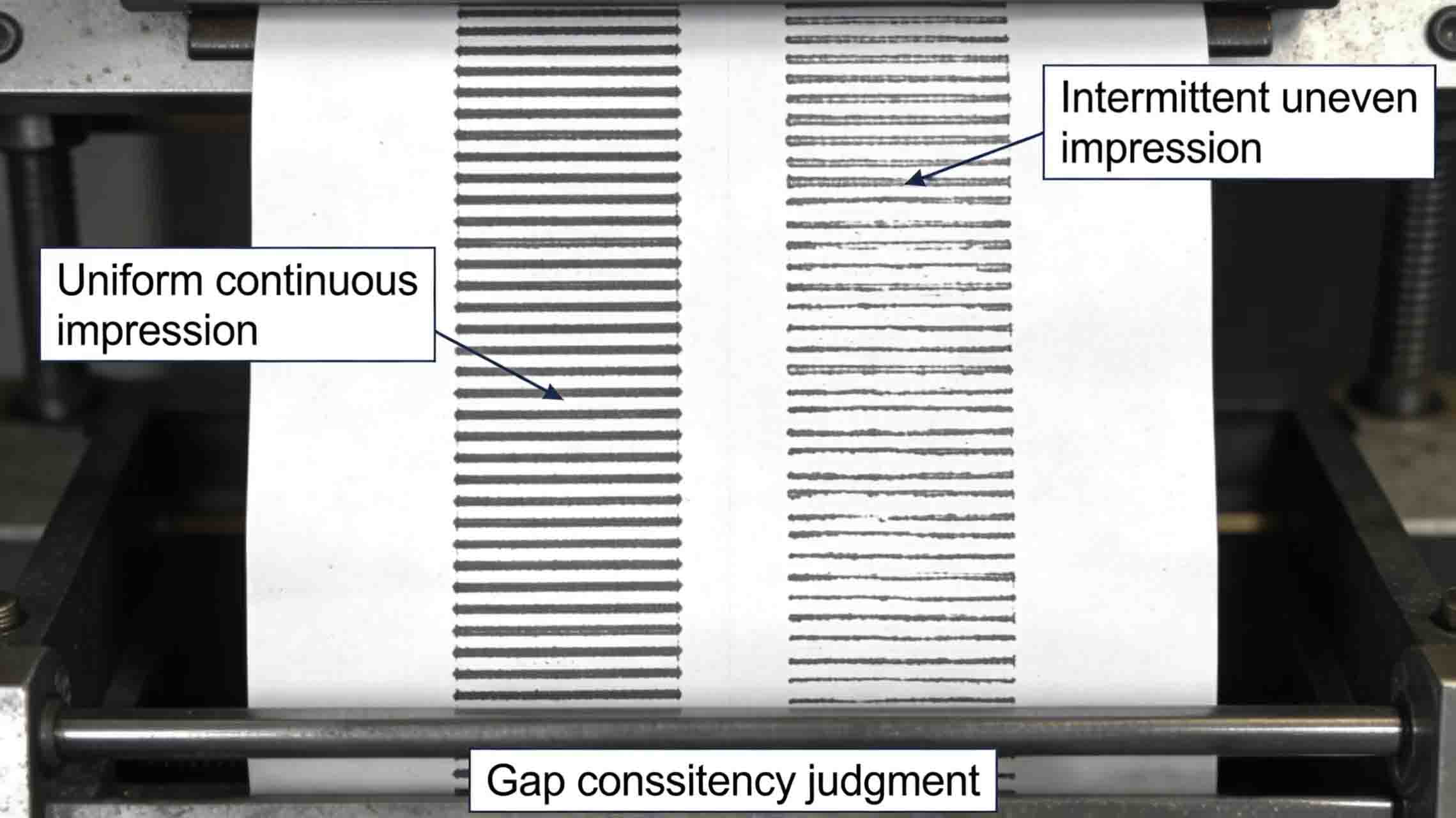

2. Prueba de Marcado Dinámico

Aplique una capa fina de tinta de marcado o utilice papel carbón en los bordes de la cuchilla. Pase la máquina a baja velocidad durante un breve periodo de tiempo y, a continuación, examine las marcas en el material. Si el ancho de la marca es irregular o intermitente, indica una separación desigual entre las cuchillas o una desalineación axial.

3. Análisis del espectro de fluctuación de tensión

Recopile datos de los sensores de tensión y observe si la frecuencia de fluctuación coincide con la frecuencia de rotación del eje de la pala o con la frecuencia de paso de la pala. Si coinciden, se puede determinar que el problema reside en la posición de la pala o del eje.

3. Soluciones sistemáticas

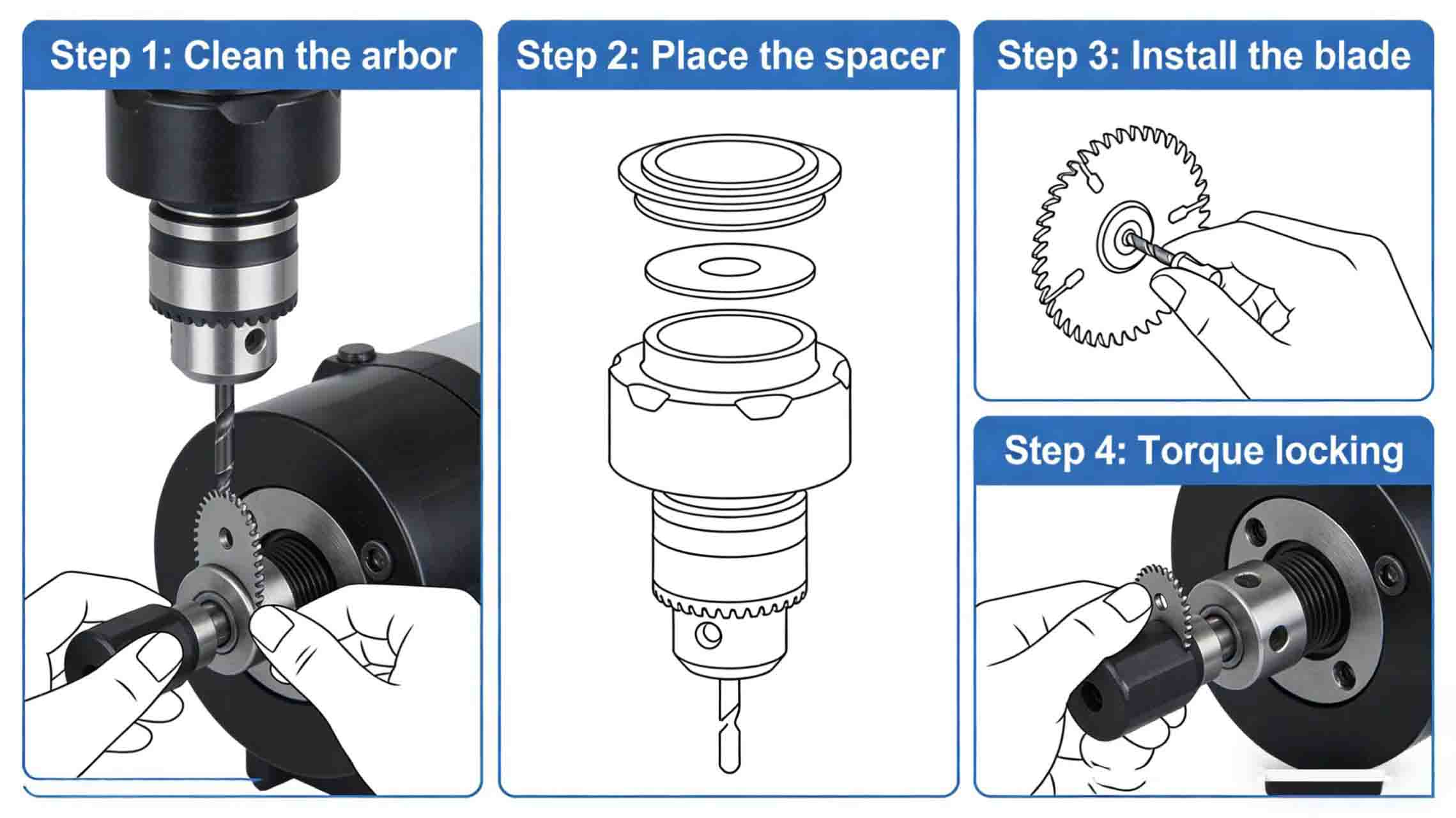

1. Estandarizar el procedimiento de instalación de las cuchillas

· Antes de instalar cuchillas de máquinas de precisiónLimpie a fondo el eje y el orificio de la cuchilla, eliminando rebabas y cualquier materia extraña.

• Utilice una llave dinamométrica para apretar las tuercas de sujeción de la cuchilla según la secuencia y el par de apriete especificados para evitar la deformación de la cuchilla debido a un apriete excesivo en un solo punto.

• Para el corte con múltiples cuchillas, se recomienda utilizar un método de posicionamiento con espaciador y tuerca. El paralelismo de las caras de los extremos del espaciador debe ser ≤ 0,002 mm.

2. Optimizar el posicionamiento axial de las palas

· Calcular las posiciones axiales teóricas de cada cuchilla de corte personalizada En función del ancho de corte, se reserva un margen de ajuste fino de 0,1 a 0,3 mm.

• Utilice un calibrador de espesores o un sensor de desplazamiento láser para volver a verificar la separación entre las palas adyacentes, asegurándose de que todas las palas estén distribuidas uniformemente a lo largo del eje axial.

• Para líneas de producción que requieren cambios frecuentes en las especificaciones, elija manguitos de posicionamiento graduados o ejes de cuchillas de cambio rápido para reducir el error humano.

3. Ajustar el paralelismo y la separación de las cuchillas.

En primer lugar, ajuste aproximadamente el paralelismo horizontal de los ejes de las palas superior e inferior, y luego ajuste con precisión el ángulo de inclinación de cada pala utilizando calces de precisión.

• Adopte un "método de ajuste de separación progresivo": comience con una separación de cero, aumente la separación en 0,01 mm cada vez y realice un corte de prueba hasta lograr un corte sin rebabas con una tensión estable.

• Registrar los valores óptimos de separación para diferentes materiales con el fin de elaborar instrucciones de funcionamiento estandarizadas.

4. Introducir la alineación activa y el control de bucle cerrado.

Para cortadoras de gran ancho y alta velocidad, se pueden actualizar las siguientes tecnologías:

· Monitorización en línea de la posición de las palas: Instale sensores de corrientes de Foucault para obtener información en tiempo real sobre la desviación radial y el desplazamiento axial de las palas.

· Sistema de ajuste automático de herramientas: Los servomotores accionan los mecanismos de ajuste fino del eje de las palas para corregir automáticamente la posición de las mismas en función de las señales de fluctuación de tensión.

· Separadores inteligentes: Utilice espaciadores de expansión hidráulica o de aleación con memoria de forma para lograr un posicionamiento de la cuchilla con solo pulsar un botón.

4. Cuchillas y servicios técnicos de Mingbai Technology

Mingbai Mechanical Tool Technology Co., Ltd. no solo proporciona cuchillas circulares de alta precisión, cuchillas de corte y cuchillas mecanizadas por CNCpero también ofrece un servicio integral de instalación y puesta en marcha:

Cada cuchilla que se envía viene con un informe de inspección de excentricidad, lo que garantiza que la precisión geométrica cumpla con las aplicaciones sensibles a la tensión.

• Se ofrecen soluciones completas personalizadas de "cuchilla + espaciador" para reducir los errores de montaje en obra.

• Los ingenieros técnicos pueden visitar la planta para ayudar a diagnosticar problemas de posicionamiento de las palas y proporcionar recomendaciones para optimizar la tensión.

5. Estudio de caso

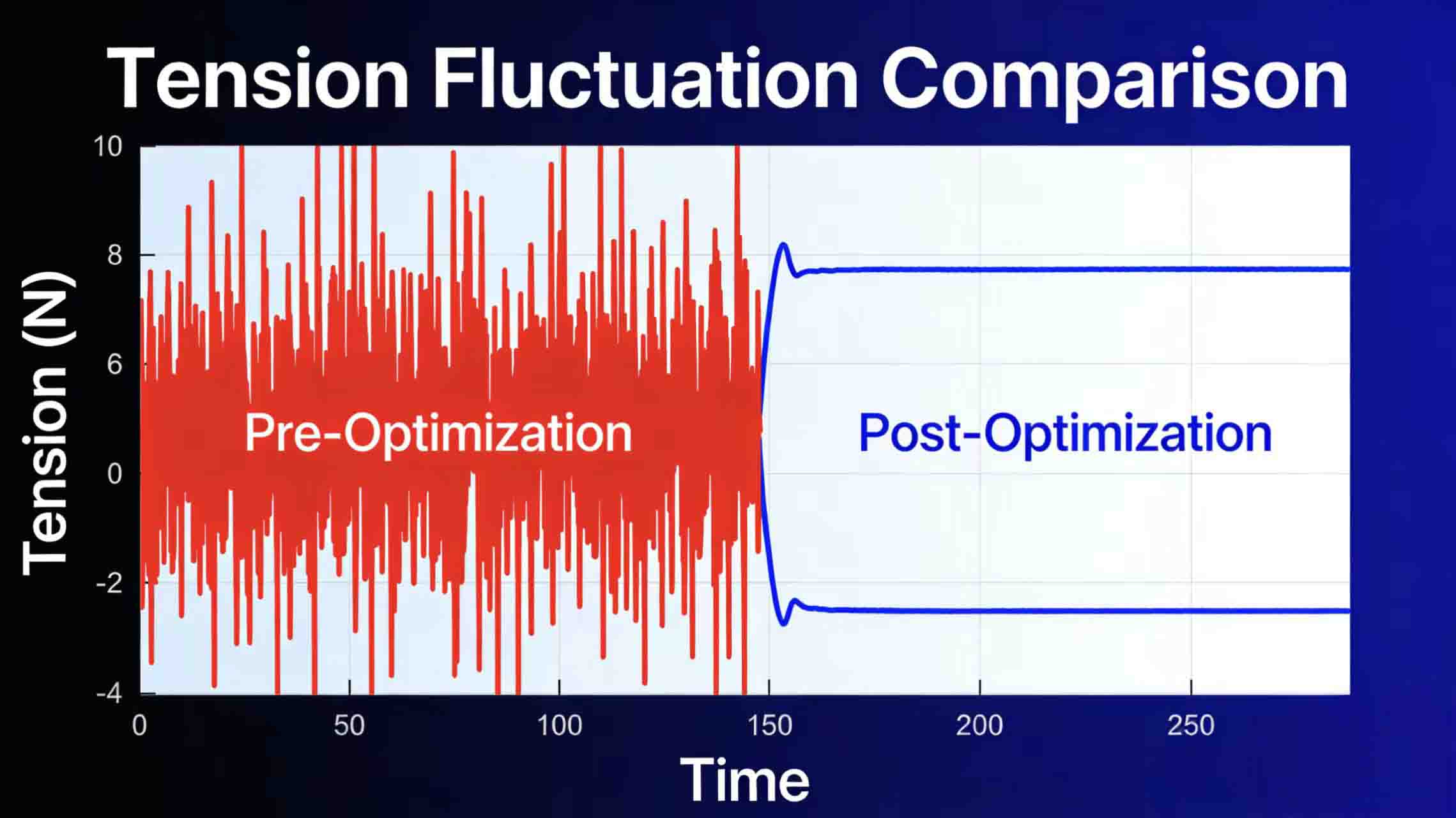

Una empresa de recubrimiento de etiquetas autoadhesivas llevaba tiempo lidiando con problemas de rebabas y defectos en el núcleo tras el corte. La inspección in situ realizada por el equipo de Mingbai reveló que la desalineación axial de las cuchillas circulares superior e inferior era de 0,15 mm y que el paralelismo del eje de la cuchilla superaba los 0,08 mm/m. Tras recalibrar el posicionamiento, la amplitud de la fluctuación de la tensión disminuyó un 60 %, la tasa de rechazo se redujo del 5,2 % al 1,1 % y la vida útil de la cuchilla aumentó un 30 %.

Conclusión

Los problemas de tensión en el corte longitudinal a veces no se deben al controlador de tensión en sí, sino que tienen su origen en el posicionamiento mecánico de la cuchilla. Cada detalle —desde la instalación precisa de la cuchilla y el ajuste de la separación hasta el paralelismo— afecta el estado de tensión del material en la zona de corte. Gracias a su profundo conocimiento de cuchillas circulares, cuchillas para rebanadoras y cuchillas personalizadas, Mingbai Technology le ayuda a eliminar los riesgos ocultos de tensión desde su origen y a lograr una producción de corte longitudinal fluida y eficiente.
