¿Existe una fórmula de cálculo universal para la separación lateral entre las cuchillas superior e inferior de la cortadora?

July 20, 2026
Nuestra fábrica lleva 30 años produciendo innumerables productos para diversos sectores, contribuyendo significativamente a la industria del corte. ¡Permítanos personalizar las herramientas de corte que necesita!
Mabu - Director ejecutivo de RisingBamboo

En las operaciones de corte de metal, la holgura lateral (también llamada espacio libre) entre las cuchillas de corte es uno de los parámetros de proceso más críticos. Si la holgura es demasiado grande, el borde de corte se vuelve irregular y con rebabas. Si es demasiado pequeña, las cuchillas rozan entre sí, generan calor e incluso pueden astillarse. Entonces, ¿existe una fórmula de cálculo universal para determinar rápidamente un valor de holgura lateral adecuado? Mingbai Mechanical Tool Technology Co., Ltd., basándose en estándares nacionales e internacionales y años de experiencia, le ofrece un método de cálculo científico.



1. La fórmula de cálculo universal para la holgura lateral



El núcleo del cálculo del espacio lateral es el "método del porcentaje de espesor del material", con la siguiente fórmula:



Espacio lateral C = K × t

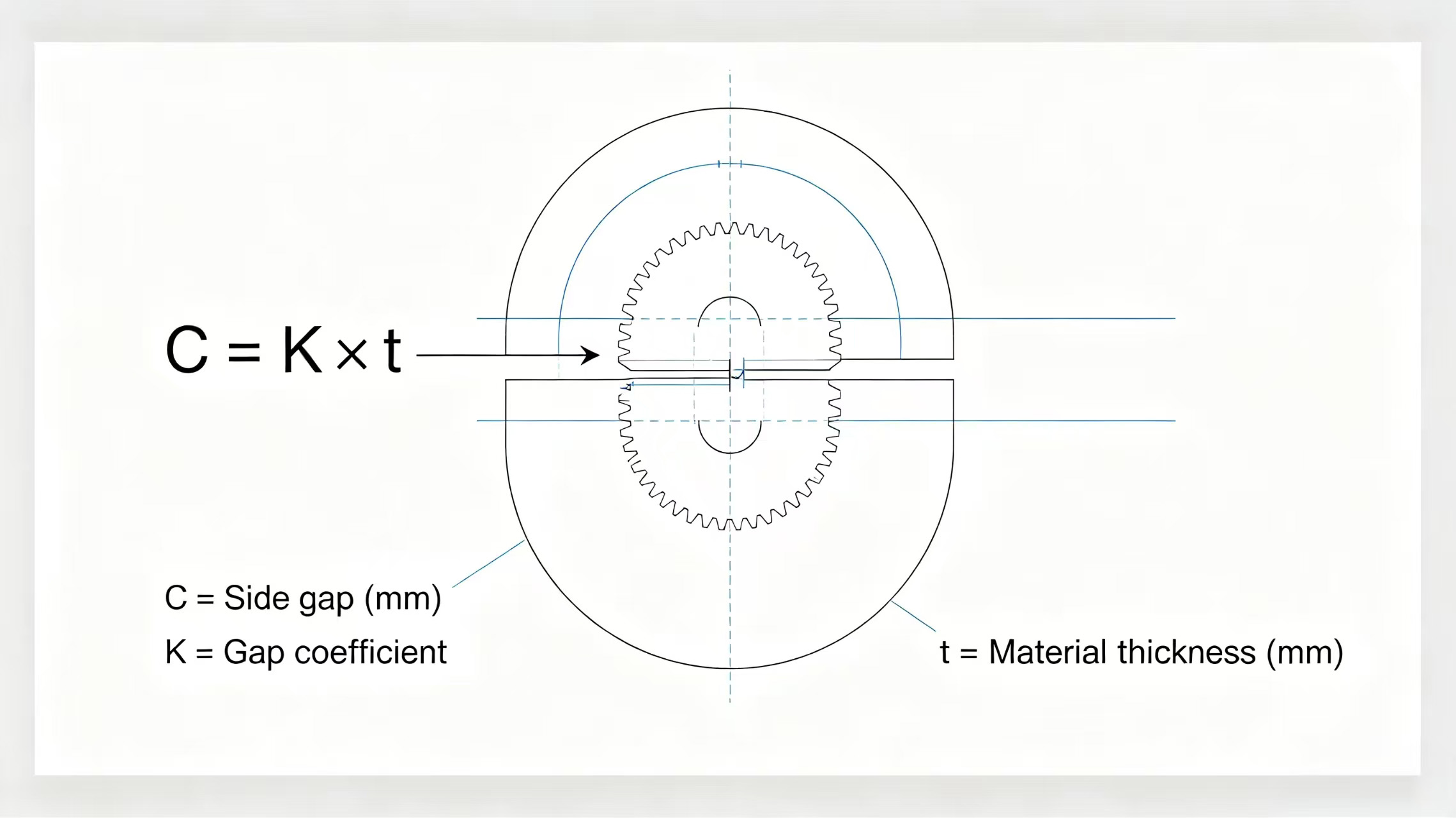

 Side gap calculation formula diagram



Dónde:



· C = Espacio lateral (mm)

· K = Coeficiente de brecha (adimensional)

· t = Espesor del material que se está cortando (mm)



Principios para seleccionar el valor de K:



· Materiales duros y quebradizos (acero al silicio, acero con alto contenido de carbono): K = 8%-12%

· Materiales blandos y resistentes (acero bajo en carbono, cobre, aluminio): K = 5%-7%

· Materiales de dureza media (acero al carbono ordinario, acero inoxidable): K = 6%-10%

· Materiales ultrafinos (<0,3 mm): K = 3%-5%



2. Valores K recomendados para diferentes materiales

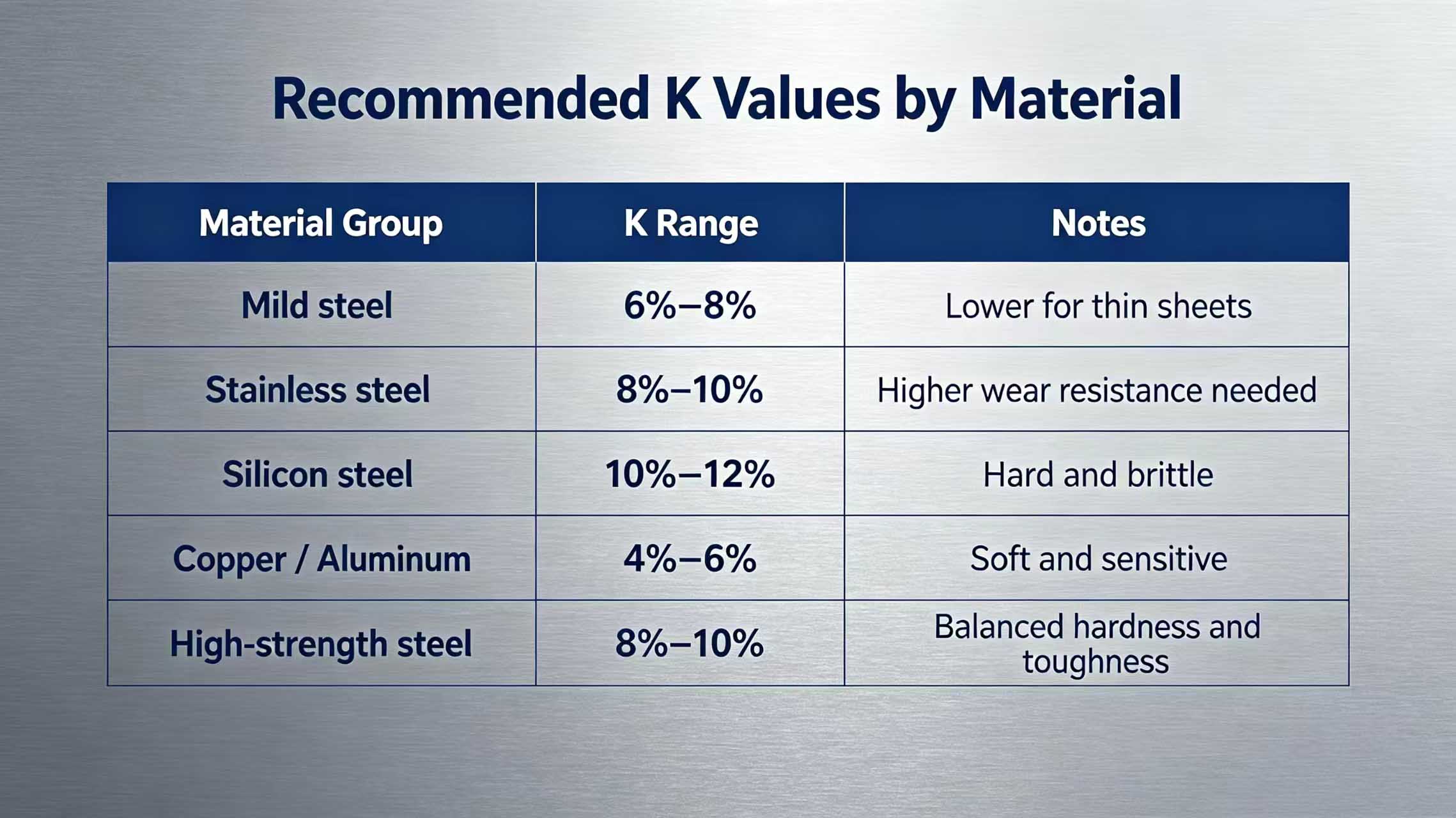

K value reference chart

Acero al carbono ordinario (Q235, SPCC, DC01): K = 6 %-8 %. Utilice el límite inferior para materiales delgados (0,5 mm al 6 %) y el límite superior para materiales gruesos (3 mm al 8 %). Cuchillas circulares para cortar acero al carbono común. debe ajustarse de acuerdo con este coeficiente.



Acero inoxidable (304, 316, 430): K = 8 %-10 %. El acero inoxidable presenta un endurecimiento por deformación severo, por lo que una mayor separación reduce la fricción entre el filo y el material. Se recomiendan cuchillas circulares resistentes al desgaste para el corte de flejes de acero inoxidable con K = 9 %.



Acero al silicio: K = 10%-12%. El material es duro y quebradizo, por lo que requiere una mayor separación para reducir el impacto. Cuchillas de aleación para el corte de acero al silicio Se recomienda con K = 11%.



Metales no ferrosos como el cobre y el aluminio: K = 4%-6%. Los metales blandos son sensibles a la separación; una separación demasiado grande provoca la formación de filamentos en los bordes. Cuchillas circulares para cortar tiras de cobre. Se recomienda con K = 5%.



Acero de alta resistencia: K = 8%-10%. Al equilibrar la dureza y la tenacidad, la diferencia no debe ser demasiado pequeña. Cuchillas personalizadas para el corte de paneles de automóviles. Se recomienda con K = 9%.



3. Otros factores que afectan al valor de K



1. Rigidez del equipo



Para equipos con buena rigidez, el valor K puede tomarse en el límite inferior. Para equipos con poca rigidez, utilice el límite superior para absorber el impacto.



2. Velocidad de corte



A altas velocidades (>100 m/min), el valor de K debe reducirse entre un 10 % y un 15 % en comparación con el valor convencional para disminuir las vibraciones y el aumento de temperatura.



3. Material de la hoja



Las cuchillas de carburo, debido a su alta dureza y baja deformación, pueden utilizar un valor K entre un 5 % y un 10 % menor que las cuchillas de acero de alta velocidad. Las cuchillas de aleación de alta dureza pueden tener una holgura ligeramente menor en las mismas condiciones de trabajo.



4. Método de ajuste en la aplicación práctica



Paso 1: Calcular la brecha inicial usando la fórmula



Por ejemplo, para el corte de acero inoxidable 304 de 2,0 mm de espesor, t = 2,0 mm, K = 9%, entonces C = 2,0 × 9% = 0,18 mm.



Paso 2: Verificar mediante corte de prueba.



Corte una sección del material a velocidad normal e inspeccione el borde cortado con una lupa:

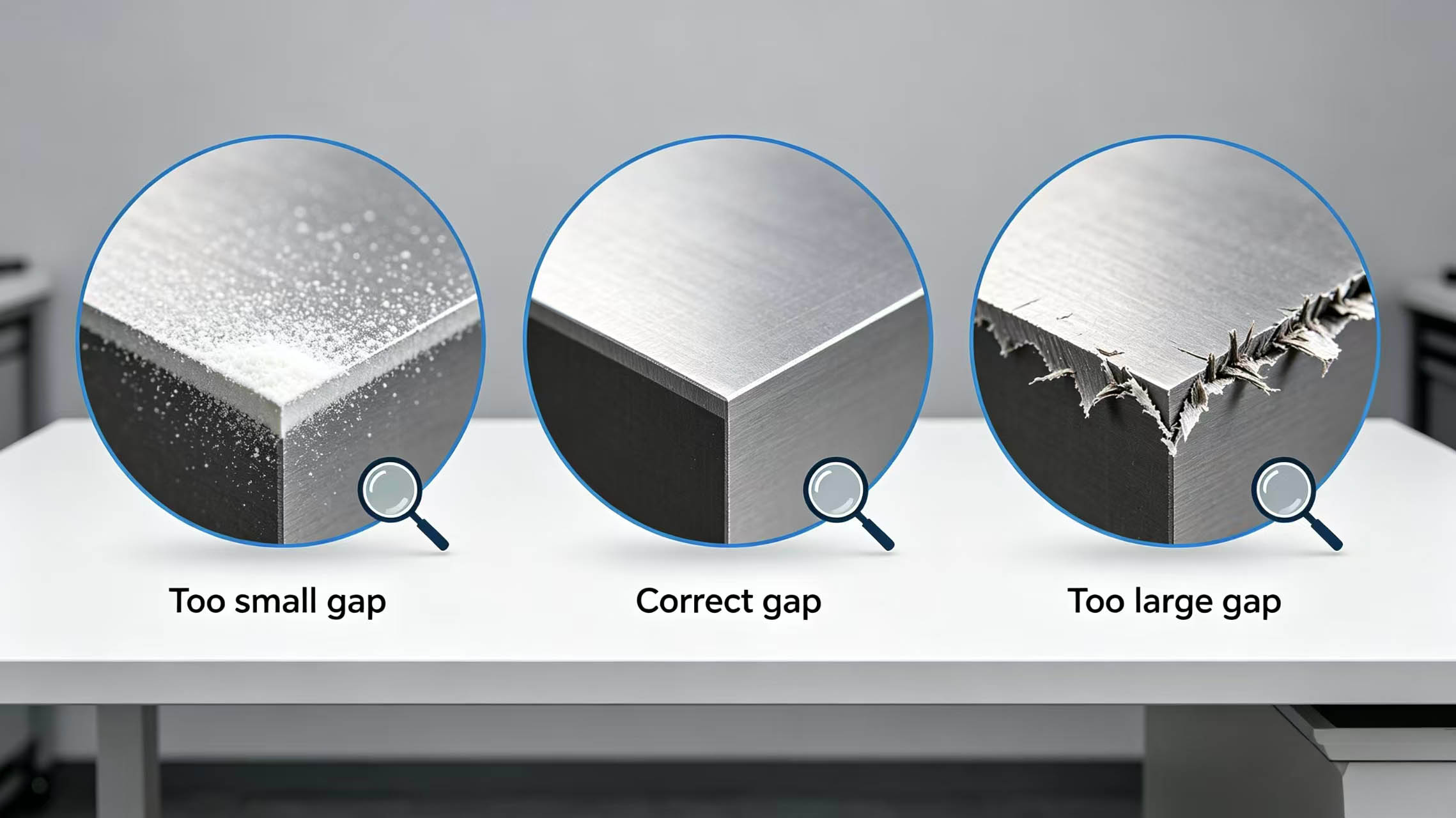

 Trial cut effect comparison image



• Rebabas pequeñas y uniformes → el espacio es apropiado

· Rebabas grandes con marcas de desgarro → la separación es demasiado grande; reducir en 0,01-0,02 mm

· Borde blanqueado con polvo → el espacio es demasiado pequeño; aumentar en 0,01-0,02 mm



Paso 3: Registrar el valor óptimo



Registre el valor óptimo de la separación verificado en la tarjeta de proceso para su uso directo la próxima vez.



5. Cinco precauciones para el ajuste de brechas



1. Después de cada cambio de cuchilla o material, se debe volver a medir y ajustar la separación.

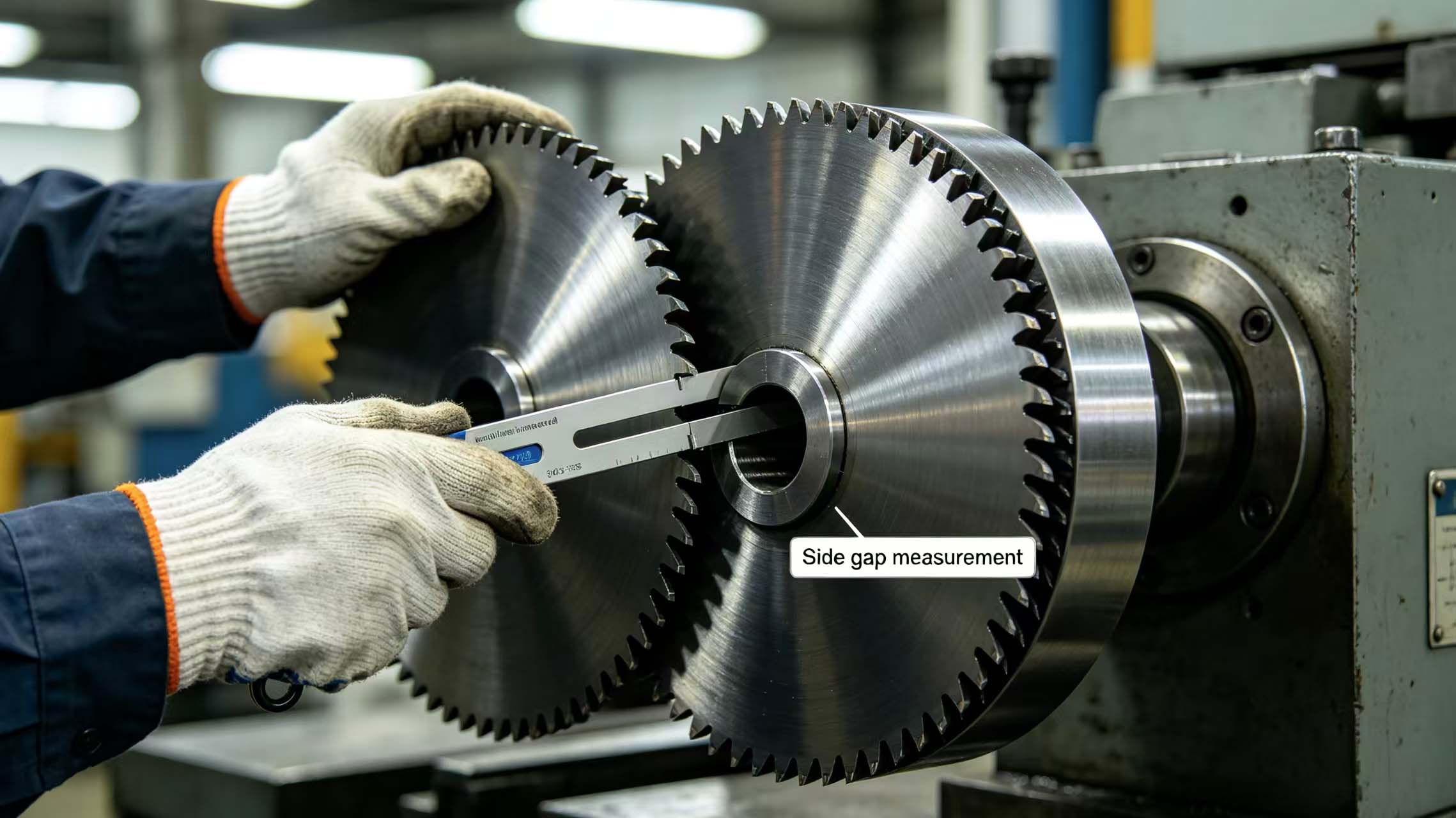

2. Utilice un calibrador de espesores para la medición; no estime a ojo.



Feeler gauge measurement image



3. Después de reafilar las cuchillas superior e inferior, el diámetro exterior se reduce y es necesario reajustar la separación.

4. En el corte con múltiples cuchillas, la separación entre cada cuchilla debe ser uniforme.

5. La precisión del ajuste de la separación para cuchillas mecánicas de precisión Debe controlarse dentro de ±0,005 mm.



6. Servicios de detección de brechas de Mingbai Technology



Mingbai Mechanical Tool Technology Co., Ltd. ofrece servicios de cálculo y optimización de holguras laterales:



• Cálculo gratuito de los valores de separación recomendados en función de su material, equipo y velocidad.

• Orientación in situ para el ajuste de brechas y la verificación del corte de prueba.

• Suministro de galgas de espesores de alta precisión y herramientas de medición de holguras.

· Para cuchillas de corte personalizadasEl valor de la separación se puede preestablecer según sus condiciones de trabajo.

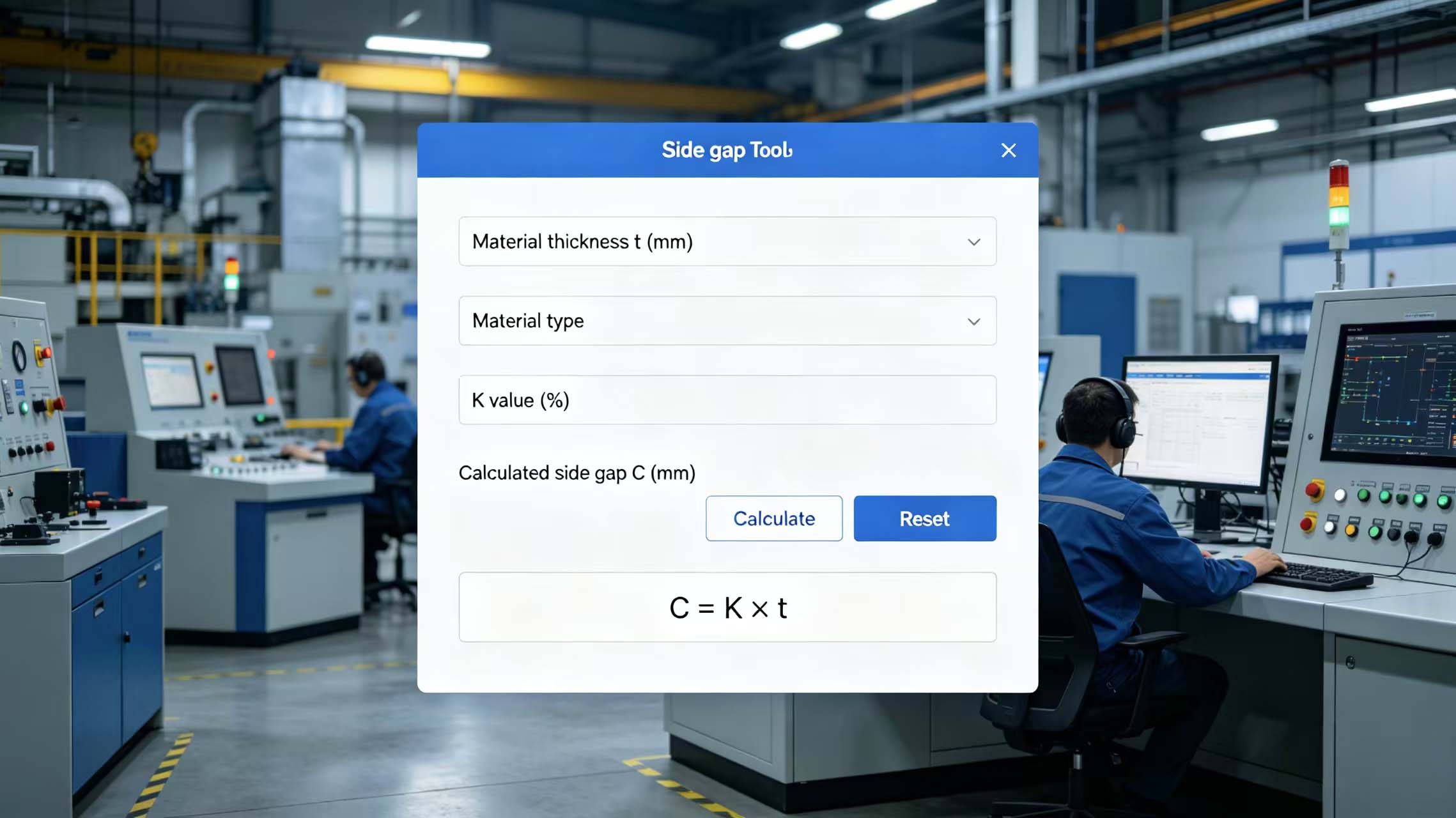

Mingbai gap calculation tool image



7. Estudio de caso



Una planta de corte de flejes de acero inoxidable utilizaba el mismo juego de cuchillas circulares resistentes al desgaste para cortar flejes de acero inoxidable de 1,0 mm y 2,0 mm de espesor. El operario aplicaba sistemáticamente una separación de 0,08 mm para ambos espesores. Como resultado, el material de 1,0 mm se cortaba correctamente, pero el de 2,0 mm presentaba rebabas importantes. Los ingenieros de Mingbai calcularon mediante la fórmula: 1,0 mm × 9 % = 0,09 mm, 2,0 mm × 9 % = 0,18 mm. Tras ajustar las separaciones por separado, la calidad del borde de corte cumplió con los estándares para ambos espesores.



Conclusión



Aunque no existe una fórmula universal para la separación lateral de la cuchilla de corte, el método de cálculo "C = K × t" abarca la gran mayoría de las condiciones de trabajo. La clave reside en seleccionar el valor de K —en función del material, el equipo y la velocidad— y luego ajustarlo mediante pruebas de corte. Mingbai Technology le ofrece la solución ideal para encontrar la separación óptima mediante cálculos profesionales y servicios in situ.
