La hoja se atasca gravemente al cortar materiales blandos como el cobre y el aluminio: ¿qué aleación de hoja es la más adecuada?

En el corte de materiales blandos como tiras de cobre, tiras de aluminio, láminas de cobre y láminas de aluminio, la adherencia de la cuchilla es uno de los problemas más frustrantes para los operarios. El material que se adhiere al filo de corte forma un reborde acumulado (BUE, por sus siglas en inglés), que en el mejor de los casos provoca rebabas y arañazos en la superficie, y en el peor, astillamiento, rotura de la tira y frecuentes tiempos de inactividad para la limpieza. Muchos operarios intentan ajustar la velocidad o aumentar la refrigeración, pero con escaso éxito; la causa principal suele residir en una incompatibilidad entre el grado del material de la cuchilla y las características del material blando. Mingbai Mechanical Tool Technology Co., Ltd., combinando la ciencia de los materiales con la experiencia en corte, explica el mecanismo de adherencia en el corte de cobre y aluminio y recomienda los grados de cuchillas de carburo más adecuados.

1. ¿Por qué los materiales blandos como el cobre y el aluminio se adhieren a las cuchillas?

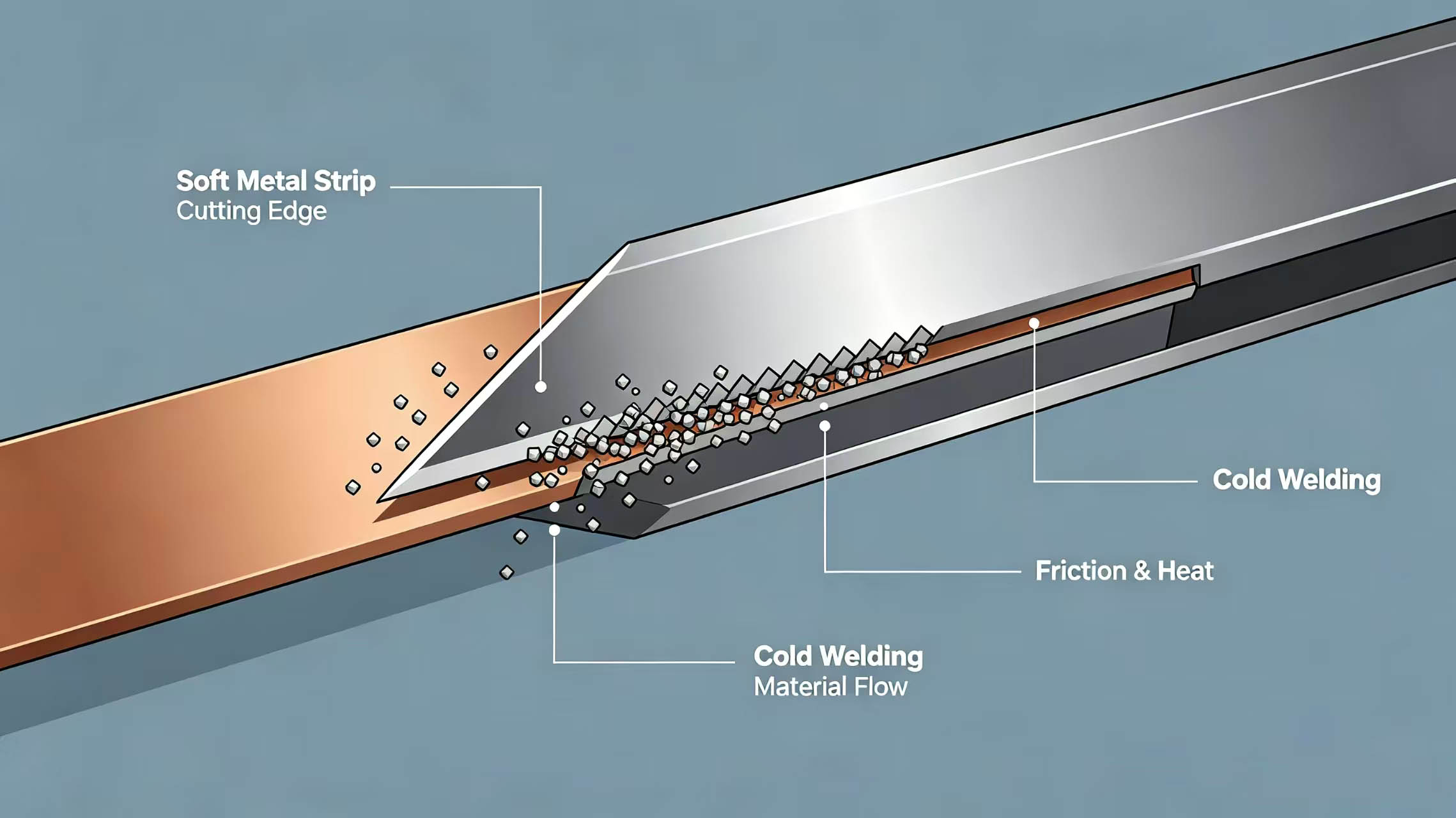

El cobre, el aluminio y sus aleaciones se caracterizan por su baja dureza, alta ductilidad y alta adherencia. Durante el corte, se produce una intensa compresión y fricción entre el filo y el material, lo que provoca un aumento localizado de la temperatura. Bajo altas temperaturas y presiones, las partículas metálicas del material blando experimentan un efecto de "soldadura en frío" con la superficie de la hoja, adhiriéndose y acumulándose gradualmente para formar un filo recrecido. Una vez formado, este filo recrecido altera la geometría del filo, aumentando la resistencia al corte y elevando aún más la temperatura, creando así un círculo vicioso.

Además, el cobre y el aluminio tienen buena conductividad térmica, por lo que el calor se transfiere rápidamente desde la zona de corte a toda la hoja, acelerando el reblandecimiento del filo y reduciendo aún más su capacidad antiadherente. Por lo tanto, para solucionar el problema de la adherencia, el material de la hoja, el tamaño del grano, la dureza y el estado de la superficie son factores indispensables.

2. Lógica básica para la selección Grados de hojas de aleación

Las hojas de carburo se clasifican en grados YG (tungsteno-cobalto), YT (tungsteno-titanio), YW (universal) y otros. Para metales no ferrosos como el cobre y el aluminio, los grados YG son la mejor opción. Las aleaciones YG utilizan carburo de tungsteno (WC) como fase dura y cobalto (Co) como aglutinante, lo que les confiere una excelente resistencia al impacto y tenacidad, haciéndolas idóneas para el mecanizado de metales no ferrosos que generan virutas cortas.

Los números en la designación del grado (por ejemplo, YG6X, YG8, YG15) indican el porcentaje aproximado de cobalto. Un mayor contenido de cobalto se traduce en mayor tenacidad y resistencia al impacto, pero una dureza y resistencia al desgaste ligeramente menores. Por lo tanto, seleccionar el grado adecuado requiere un equilibrio entre la resistencia a la adherencia (alta dureza) y la resistencia al astillamiento (alta tenacidad).

3. Calificaciones recomendadas y escenarios aplicables

3.1 YG6X: la primera opción para el corte de precisión de materiales delgados.

El YG6X es un carburo de grano fino con alta dureza (HRA91-91,5) y buena resistencia al desgaste, con un contenido de cobalto de aproximadamente el 6 %. Su estructura de grano fino garantiza una distribución más uniforme del carburo, lo que permite un afilado más preciso del filo y una menor resistencia al corte. Esto lo hace ideal para el corte de alta precisión de tiras finas de cobre y aluminio, así como de láminas de cobre y aluminio. Para materiales blandos de menos de 0,5 mm de espesor, el YG6X reduce eficazmente la deformación y la adherencia durante la extrusión. cuchillas de corte de precisión para materiales delgados Son la opción ideal para estas condiciones. Sin embargo, debido a su dureza relativamente moderada, el acero YG6X no es adecuado para trabajos de desbaste pesados ​​con cargas de impacto.

3.2 YG8 — El "todoterreno" que equilibra la resistencia al desgaste y la tenacidad.

El acero YG8 tiene un contenido de cobalto de aproximadamente el 8%, una dureza HRA89-89,5 y una resistencia a la rotura transversal superior a la del YG6X. Es uno de los grados más utilizados en el corte longitudinal de cobre y aluminio, adecuado para tiras de cobre y aluminio de espesor convencional (0,5-3 mm), así como para láminas de aluminio y cobre. El YG8 logra un buen equilibrio entre resistencia al desgaste y resistencia al impacto, manteniendo el filo afilado a la vez que soporta cargas de impacto moderadas, lo que lo convierte en una opción segura para la mayoría de las aplicaciones de corte longitudinal de cobre y aluminio.

3.3 YG15: la mejor opción para materiales gruesos, cortes bastos y condiciones de alto impacto.

El acero YG15 tiene un contenido de cobalto de aproximadamente el 15%, una dureza HRA87-89, alta resistencia a la rotura transversal y excelente tenacidad. Es adecuado para placas gruesas de cobre y aluminio (>3 mm), así como para aplicaciones de desbaste con juntas o grandes fluctuaciones de espesor. Su mayor contenido de cobalto reduce la probabilidad de astillamiento por impacto, lo que lo hace idóneo para trabajos de desbaste donde el acabado superficial no es crítico. Cuchillas de corte basto de placa de cobre gruesa Ofrecen un rendimiento excelente en estas condiciones. Sin embargo, su resistencia al desgaste es ligeramente inferior a la de YG6X y YG8, por lo que no son adecuadas para el corte de precisión ultrafino.

3.4 Carburo de grano ultrafino: una opción mejorada para el corte de precisión de alta gama.

Para el corte de alta precisión de láminas de cobre ultrafinas, láminas de aluminio ( 4000 N/mm², con una vida útil de 5 a 10 veces mayor que la del carburo convencional. Este material mantiene una dureza extremadamente alta a la vez que mejora la tenacidad del borde, lo que lo hace especialmente adecuado para el corte de alta precisión y sin rebabas de materiales blandos ultrafinos.

4. Optimización sinérgica de parámetros de borde y recubrimientos

Elegir el grado adecuado es solo el primer paso; los parámetros de los bordes y la selección del recubrimiento son igualmente importantes.

· Ángulo del bordePara materiales blandos como el cobre y el aluminio, se recomienda un ángulo de filo menor (20°-25°) para reducir la resistencia al corte y la deformación por extrusión. Un filo desafilado aumenta la fricción y la adherencia.

· Acabado de la superficie del bordeCuanto más lisa sea la superficie del borde, más difícil será que el material se adhiera. Se recomienda pulir hasta alcanzar una rugosidad superficial Ra ≤ 0,1 μm, combinado con un diseño de ángulo de ataque pronunciado.

· Selección de recubrimientosEn la mayoría de los casos, se puede utilizar carburo sin recubrimiento o recubrimientos especiales antiadherentes para cobre y aluminio. Los recubrimientos de TiAlN (negro-púrpura) ofrecen un excelente rendimiento antiadherente, adecuado para el corte a alta velocidad; los recubrimientos de DLC (carbono tipo diamante) tienen un coeficiente de fricción extremadamente bajo (tan bajo como 0,1), lo que inhibe eficazmente la formación de BUE. Para láminas de aluminio ultrafinas, algunas aplicaciones incluso recomiendan no aplicar ningún recubrimiento para evitar que el grosor del recubrimiento comprometa la nitidez del borde. Cuchillas con recubrimiento antiadherente Son altamente eficaces para cortar materiales blandos.

5. Recomendaciones de apoyo al proceso

· Refrigeración y lubricaciónPara el corte longitudinal de cobre y aluminio, se recomienda la lubricación con niebla de aceite o la lubricación con cantidad mínima (MQL), con un caudal de 10-20 ml/h para reducir eficazmente la temperatura de fricción y el riesgo de adherencia.

· Inspección periódica: Inspeccione el borde en cada turno; si encuentra signos tempranos de BUE, límpielo de inmediato.

· Control de velocidadVelocidad de corte recomendada para cobre y aluminio: 80-150 m/min. Una velocidad excesivamente alta aumenta el calor por fricción; una velocidad demasiado baja aumenta el tiempo de permanencia del material en el borde.

6. Soluciones de cuchillas de corte de cobre y aluminio de Mingbai Technology

Mingbai Mechanical Tool Technology Co., Ltd. ofrece una serie de cuchillas específicas para el corte de materiales blandos como el cobre y el aluminio:

· Cuchillas circulares de cobre-aluminio para corteDisponible en grados YG6X, YG8, YG15 y grano ultrafino, adaptados con precisión a las condiciones de trabajo.

· Cuchillas de cobre y aluminio pulidas a espejo: Borde Ra ≤ 0,05 μm, lo que reduce eficazmente la adhesión.

• Recubrimientos antiadherentes opcionales de TiAlN/DLC.

• Recomendaciones para la selección de materiales y servicios de diagnóstico de las condiciones de funcionamiento in situ.

7. Estudio de caso

Una planta de corte de tiras de cobre utilizaba cuchillas de carburo convencionales para láminas de cobre de 0,2 mm. Se producía una fuerte adherencia cada 2 horas, lo que requería una limpieza frecuente. Después de cambiar a Mingbai Technology cuchillas de corte de lámina de cobre ultrafinas (grano ultrafino YG6X + pulido espejo), el intervalo de adherencia se extendió a 8 horas y la vida útil de la hoja aumentó 3 veces.

Conclusión

La adherencia severa de la hoja al cortar materiales blandos como el cobre y el aluminio se debe a una incompatibilidad entre el material de la hoja y las características del material. Para cortes de precisión en capas finas, elija YG6X o una aleación de grano ultrafino; para espesores convencionales, elija YG8; y para cortes gruesos y bastos, elija YG15. Combinando ángulos de filo adecuados, un acabado superficial de alta calidad y recubrimientos antiadherentes, se puede controlar eficazmente el problema de la adherencia. Mingbai Technology está lista para ayudarle a eliminar los problemas de adherencia con soluciones profesionales para sus materiales.

Módulo de preguntas frecuentes:

P1: ¿Por qué no se pueden usar cuchillas de acero de alta velocidad comunes para cortar cobre y aluminio?

A: La dureza del acero de alta velocidad (HRC58-62) es mucho menor que la del carburo (HRA89-93). En el corte de cobre y aluminio, el filo se desgasta rápidamente, se desafila y el aumento de la fricción empeora la adherencia. La dureza y el rendimiento antiadherente del carburo son muy superiores, lo que lo convierte en el material preferido para el corte de cobre y aluminio.

P2: ¿Qué es mejor para cortar tiras de cobre de 0,3 mm, YG6X o YG8?

A: Se recomienda YG6X. 0,3 mm es un material delgado para cortes de precisión. YG6X tiene mayor dureza y grano más fino, lo que permite un filo más afilado con menor resistencia al corte, reduciendo la deformación por extrusión y el riesgo de adherencia. YG8 tiene mayor tenacidad pero menor dureza, por lo que es más adecuado para espesores medios o aplicaciones con cierto impacto.

P3: ¿Son realmente eficaces las cuchillas recubiertas para el corte de cobre y aluminio?

R: Sí. Los recubrimientos de TiAlN o DLC reducen significativamente el coeficiente de fricción y la adhesión del material. Los recubrimientos de DLC pueden alcanzar un coeficiente de fricción tan bajo como 0,1, lo que inhibe eficazmente la formación de BUE (rebabas de material). Sin embargo, para el corte de láminas de aluminio ultrafinas, a veces no se recomiendan los recubrimientos, ya que su espesor puede afectar la nitidez del borde; esto debe evaluarse en función de las condiciones de trabajo específicas.

P4: ¿Cuál debe ser la separación de la cuchilla para el corte de cobre y aluminio?

A: Para materiales blandos de cobre y aluminio, la separación recomendada es del 4 % al 6 % del espesor del material. Una separación demasiado pequeña agrava la extrusión y la adhesión; una separación demasiado grande provoca rebabas. Utilice el límite inferior (4 %) para materiales delgados y el límite superior (6 %) para materiales gruesos, realizando ajustes finos mediante cortes de prueba.

P5: ¿Cuánto más caras son las hojas de carburo de grano ultrafino en comparación con las de grado YG convencionales? ¿Merece la pena?

A: El carburo de grano ultrafino suele costar entre 2 y 3 veces más que los grados YG convencionales, pero su vida útil puede ser entre 5 y 10 veces mayor. Para el corte de alta precisión de láminas ultrafinas de cobre, aluminio o electrodos de baterías de litio, el coste total de uso es menor, lo que lo convierte en una opción muy rentable.

Sitio web: www.mingbaiblade.com
