El impacto de la concentricidad de la hoja y el acabado superficial en la calidad del corte.

En el campo del corte de precisión y el procesamiento de metales, el rendimiento de la cuchilla a menudo se refleja en indicadores técnicos aparentemente menores pero de vital importancia. Entre estos, la concentricidad y el acabado superficial son parámetros fundamentales que miden la calidad de la cuchilla. cuchillas circulares, cuchillas de cortey varios tipos de cuchillas de máquinas de precisiónEstos dos indicadores determinan directamente la estabilidad del proceso de corte, la calidad del filo y la vida útil de la hoja. Hoy, Mingbai Mechanical Tool Technology Co., Ltd. ofrecerá un análisis técnico exhaustivo de los efectos específicos de la concentricidad y el acabado superficial en la calidad del corte.

1. ¿Qué es la concentricidad de la hoja?

La concentricidad de la pala se refiere al error de coaxialidad entre el diámetro exterior de la pala y su orificio central. En pocas palabras, describe si el borde exterior de la pala gira alrededor de su verdadero centro cuando la pala está girando. Para cuchillas circulares de alta precisiónLa concentricidad es la base para garantizar la precisión del corte.

Cuando una cuchilla se monta en un eje giratorio, si existe una excentricidad entre el diámetro exterior y el orificio central, la cuchilla experimentará una desviación radial durante la rotación a alta velocidad. Esta desviación provoca que la posición real del filo de la cuchilla cambie constantemente durante el corte, lo que afecta la calidad del mismo.

2. Impacto de la concentricidad en la calidad del corte

1. Ancho de corte inconsistente

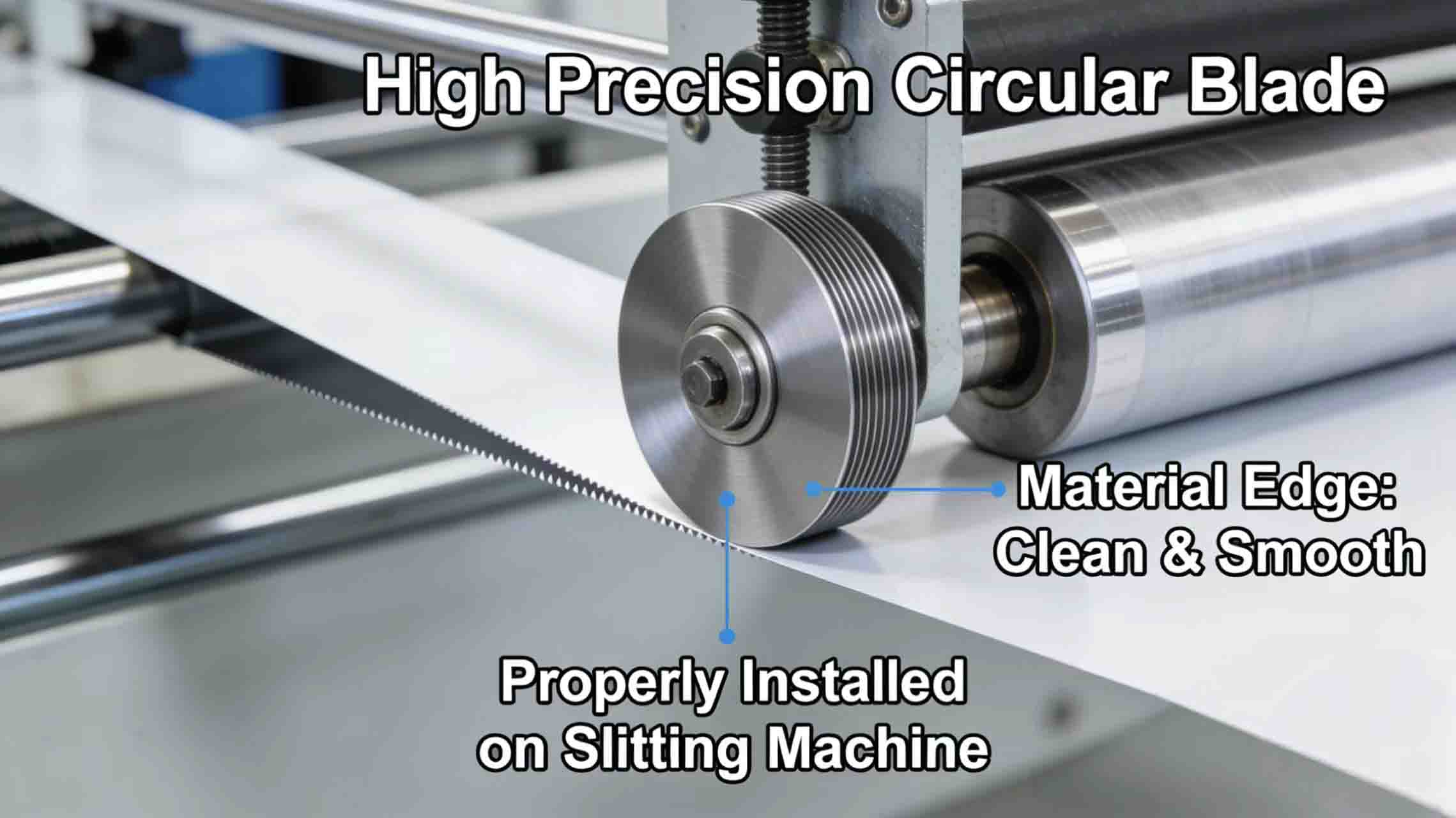

Durante el proceso de corte, la separación entre las cuchillas superior e inferior se ajusta con precisión. Si la concentricidad de las cuchillas es deficiente, la posición del borde cambia periódicamente durante la rotación, lo que provoca fluctuaciones en la separación. El resultado son anchos de tira inconsistentes que no cumplen con los requisitos de precisión de los procesos posteriores. Para las cuchillas de corte personalizadas, este problema es especialmente crítico, ya que la personalización suele implicar exigentes requisitos de precisión dimensional.

2. Mayor formación de rebabas

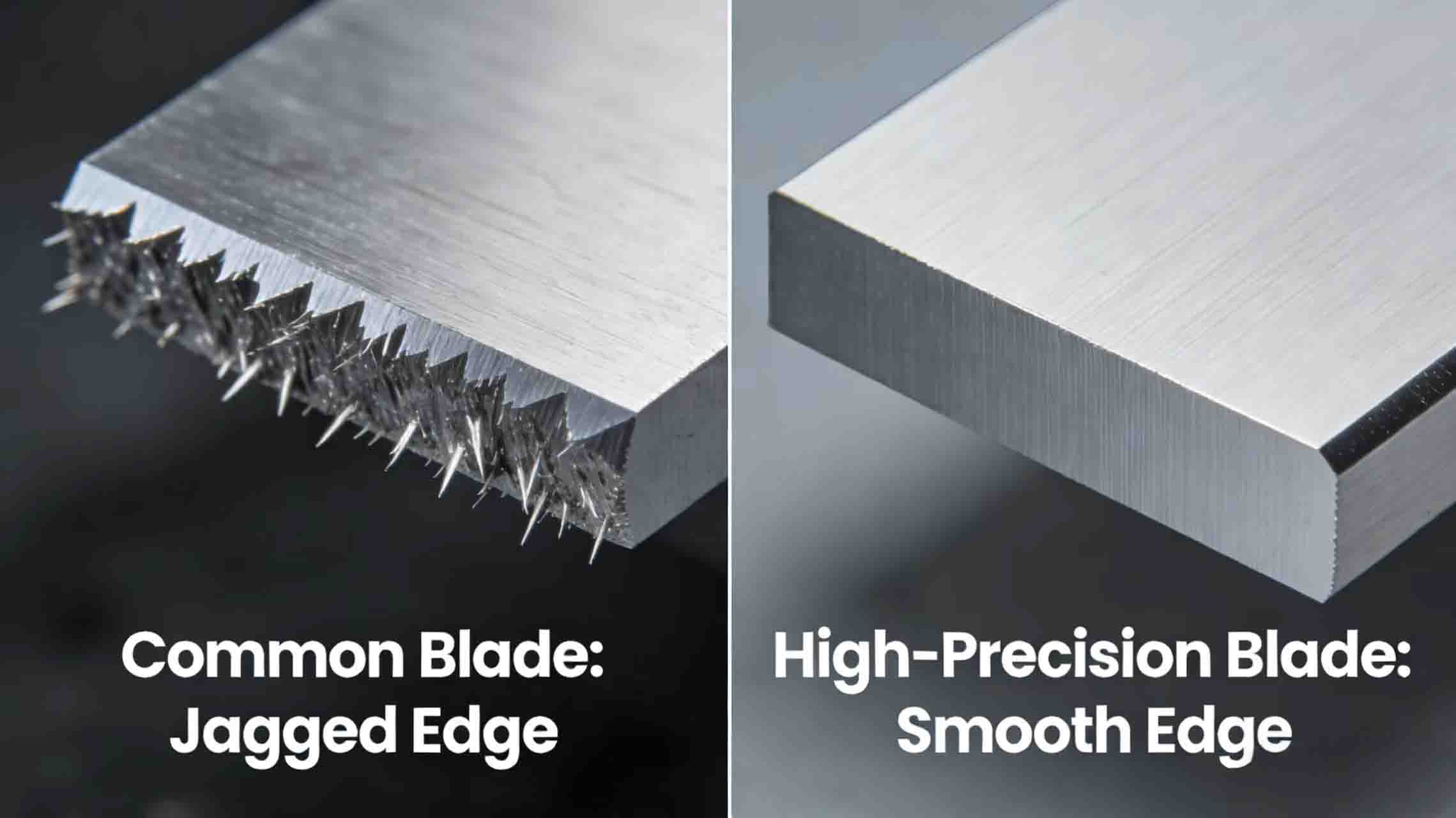

La desviación radial causada por una concentricidad deficiente de la cuchilla desestabiliza el proceso de corte. Cuando la cuchilla gira hasta la posición de máxima excentricidad, la fuerza de corte real cambia, lo que provoca que el material se desgarre parcialmente en lugar de cortarse limpiamente. Este desgarro inevitablemente conlleva la formación de rebabas. En el caso de las cuchillas de corte utilizadas para materiales como acero al silicio, lámina de cobre y lámina de aluminio, la presencia de rebabas afecta directamente al rendimiento del producto.

3. Reducción de la vida útil de la cuchilla

La excentricidad radial implica que la hoja experimenta fuerzas desiguales durante el corte. En una fase determinada de cada rotación, el filo de la hoja soporta una mayor carga de impacto, mientras que en otras fases la tensión es relativamente baja. Este impacto cíclico acelera el desgaste localizado del filo e incluso puede provocar astillamiento. cuchillas de máquinas de precisión Lo que normalmente podría durar meses podría fallar en cuestión de semanas debido a problemas de concentricidad.

4. Aumento de la vibración de los equipos

La excentricidad de la hoja se transmite a través de todo el sistema del equipo, provocando vibraciones en el husillo y el bastidor. Operar en estas condiciones durante un período prolongado no solo afecta la calidad del corte, sino que también daña los cojinetes del equipo, acortando la vida útil de la máquina.

3. ¿Qué es el acabado superficial de la hoja?

El acabado superficial de la pala, también conocido como rugosidad superficial, se refiere a las características de la geometría microscópica de la superficie de la pala, expresada típicamente por el valor Ra (desviación media aritmética del perfil). Para cuchillas mecanizadas por CNCEl acabado superficial no es solo una cuestión estética; está directamente relacionado con la fricción, la generación de calor y la evacuación de virutas durante el proceso de corte.

4. Impacto del acabado superficial en la calidad del corte

1. Coeficiente de fricción y generación de calor

Cuanto más rugosa sea la superficie de la hoja, mayor será el coeficiente de fricción al entrar en contacto con el material que se corta. Durante el corte a alta velocidad, la fricción genera un calor considerable. Un aumento excesivo de la temperatura puede provocar una disminución de la dureza de la hoja (especialmente en aceros de alta velocidad), acelerando el desgaste. Al mismo tiempo, el calor transferido al filo del material puede causar deformación térmica o quemaduras. En el caso de hojas circulares que cortan materiales sensibles al calor, como los electrodos de baterías de litio, la importancia del acabado superficial es evidente.

2. Eficiencia de evacuación de virutas

Durante el mecanizado, las virutas deben fluir suavemente a lo largo de la cara de ataque de la hoja. Si la superficie de la hoja es rugosa, las virutas encuentran mayor resistencia durante la evacuación, tienden a obstruirse en la zona de corte, pueden rayar la superficie mecanizada e incluso provocar el astillamiento de la herramienta. Un buen acabado superficial permite que las virutas se deslicen suavemente sobre la superficie de la hoja, garantizando un proceso de corte estable.

3. Rendimiento antiadherente

Al procesar materiales con alta tendencia a la adhesión, como el cobre, el aluminio o el acero inoxidable, una superficie rugosa de la hoja tiende a favorecer la adhesión del material. Una vez que comienza la adhesión, el material acumulado se expande rápidamente, formando un filo recrecido que destruye por completo la geometría del filo. cuchillas personalizadas Su acabado superficial de alta calidad inhibe eficazmente la adhesión del material, manteniendo el borde limpio.

4. Resistencia microscópica del borde

La irregularidad microscópica de la superficie de una hoja consiste en innumerables pequeñas hendiduras y crestas. Estos defectos microscópicos pueden convertirse en puntos de concentración de tensión bajo carga, lo que inicia microfisuras. A medida que continúa el corte, la propagación de las fisuras puede provocar el astillamiento del filo. Por lo tanto, un acabado superficial de alta calidad no solo implica una mejor calidad de la superficie, sino también una mayor resistencia del filo.

5. Garantías de proceso de Mingbai Technology

1. Tecnología de rectificado de precisión

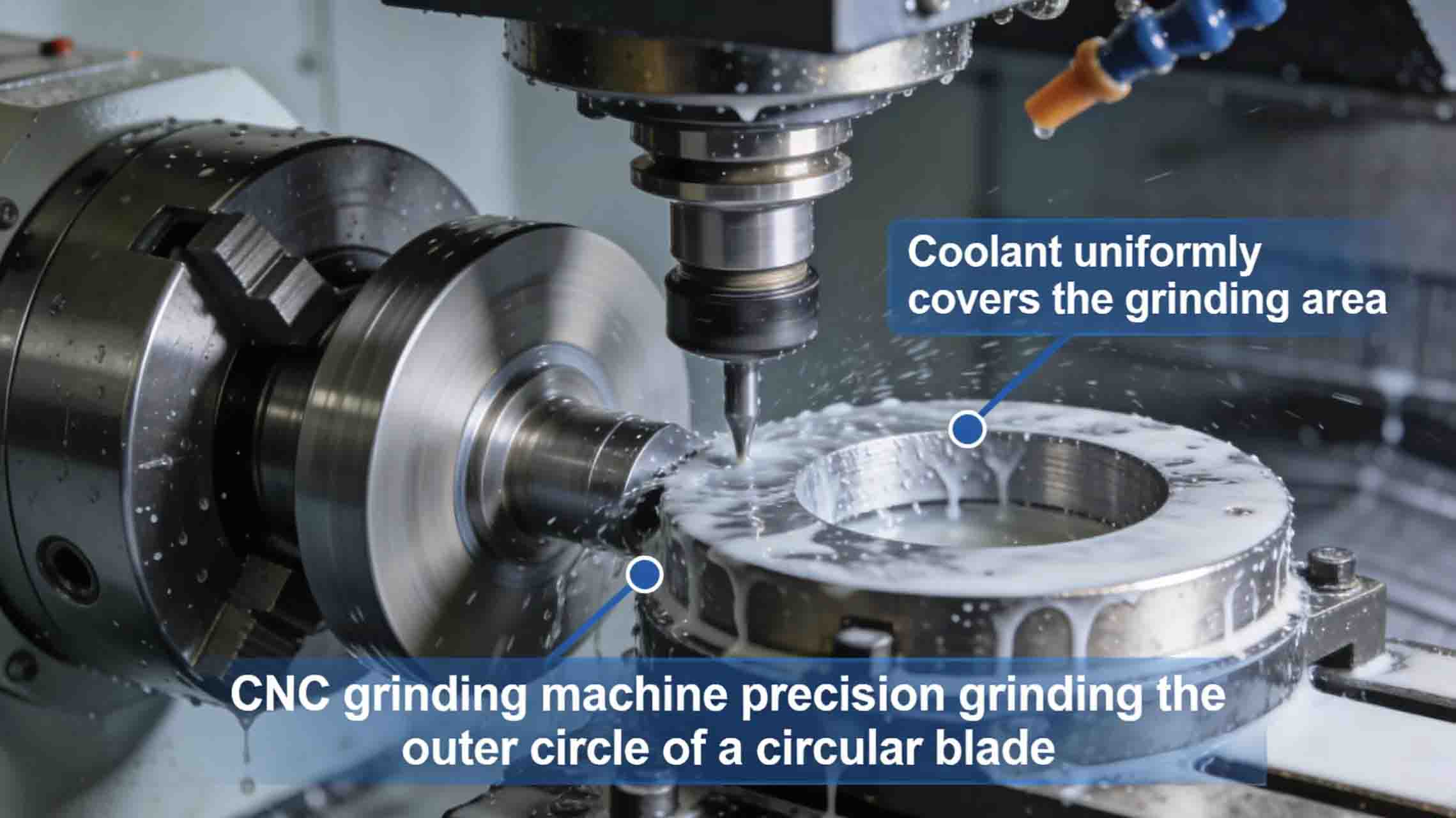

Para garantizar la concentricidad de las cuchillas circulares, Mingbai Technology emplea rectificadoras CNC de alta precisión, que realizan el rectificado de precisión tanto del orificio interior como del diámetro exterior en una sola operación. Al eliminar los errores de sujeción, podemos controlar la concentricidad de la cuchilla dentro de rangos de tolerancia extremadamente ajustados. Para cuchillas de corte exigentes, también realizamos pruebas de equilibrado dinámico durante el proceso para eliminar aún más el desequilibrio residual.

2. Proceso de acabado en varias etapas

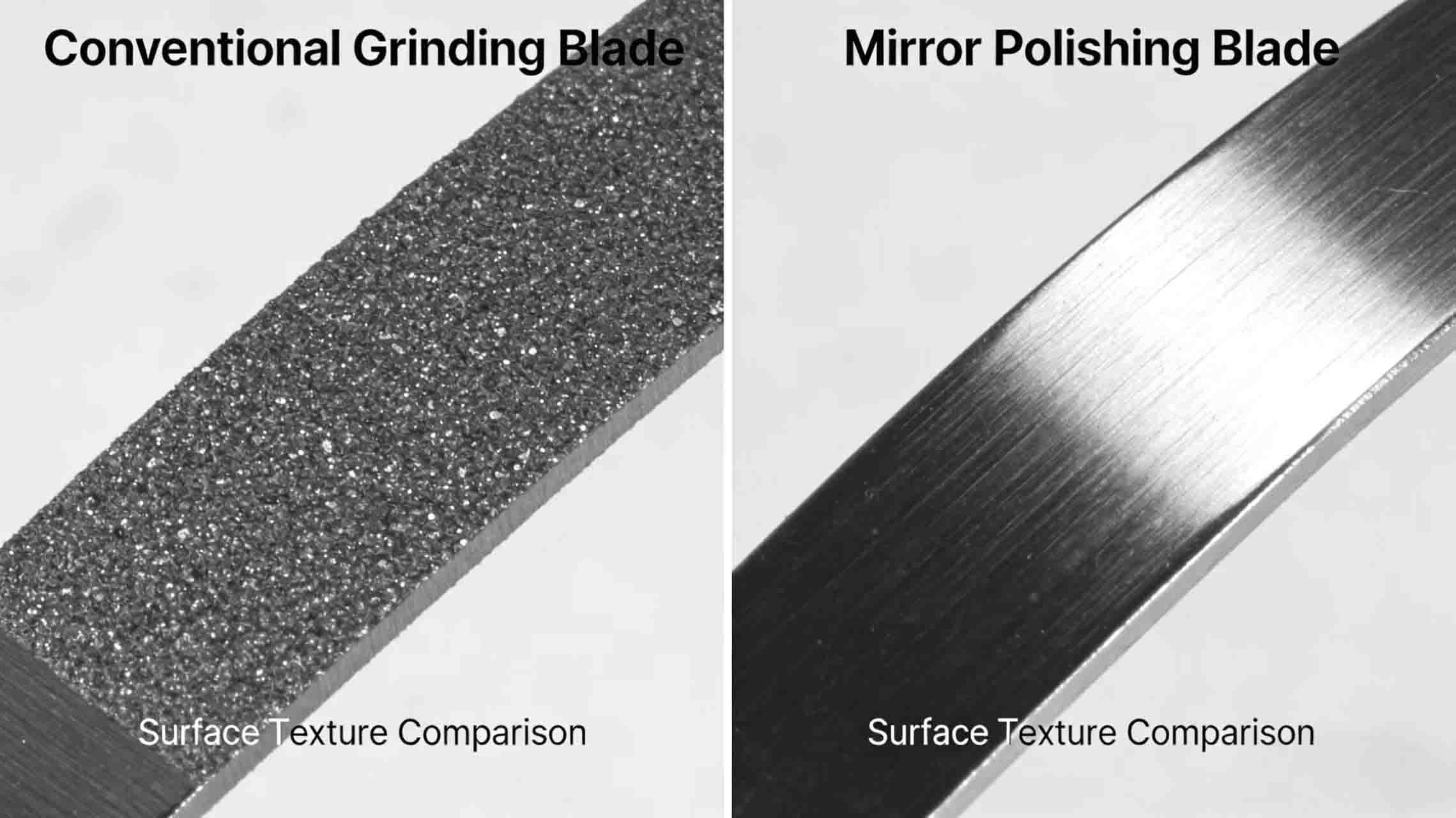

Para el control del acabado superficial, Mingbai Technology ha establecido un sistema de proceso de acabado de múltiples etapas que abarca desde el desbaste, el rectificado fino hasta el superacabado. En función de las diferentes características del material y las condiciones de funcionamiento, seleccionamos los tamaños de grano y los parámetros de la muela abrasiva adecuados para garantizar que los bordes y las superficies de las cuchillas de máquinas de precisión logren un acabado similar al de un espejo. cuchillas de corte personalizadas Para requisitos especiales, también realizamos tratamientos de lapeado y pulido, logrando valores Ra inferiores a 0,2 μm.

3. Inspección de proceso completo

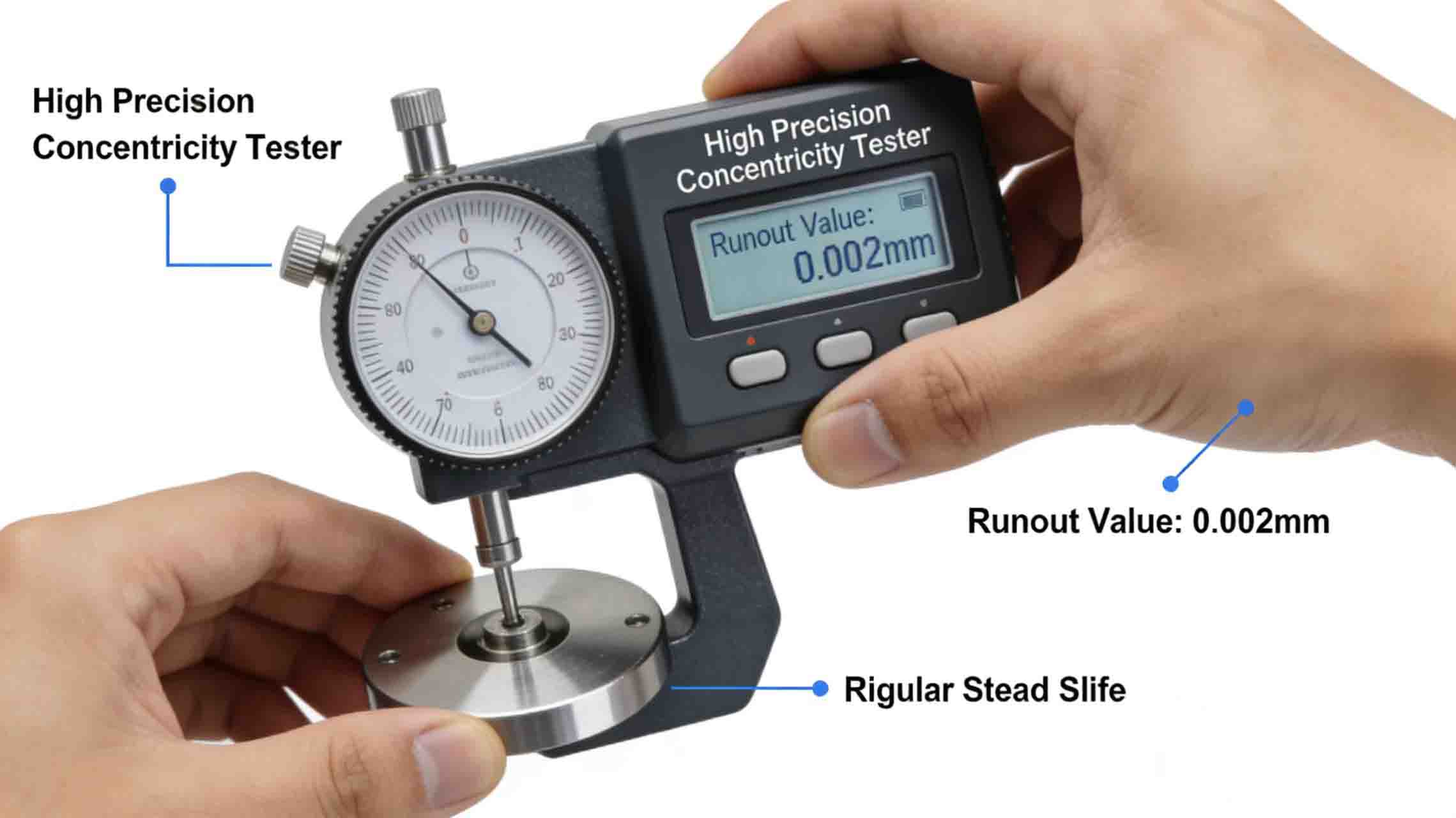

La calidad se basa en el control de procesos. Mingbai Technology ha establecido un sistema integral de inspección de calidad. Cada cuchilla mecanizada por CNC se somete a una inspección rigurosa con comprobadores de concentricidad y rugosidad antes del envío, lo que garantiza que ambos parámetros clave cumplan plenamente con los requisitos de diseño.

6. Análisis de un caso práctico

Consideremos una cuchilla circular utilizada por una empresa de energías renovables para el corte de electrodos de baterías de litio. Las cuchillas que utilizaba anteriormente presentaban una concentricidad deficiente, lo que provocaba rebabas excesivas con frecuencia y un intervalo de cambio de cuchillas de tan solo 4 horas. Tras la adopción de las cuchillas circulares de alta concentricidad y excelente acabado de Mingbai Technology, los problemas de rebabas se resolvieron por completo, el intervalo de cambio de cuchillas se amplió a 12 horas y los costes operativos totales se redujeron en más del 50 %.

Otro ejemplo involucra a una empresa de procesamiento de acero al silicio cuyas cuchillas de corte experimentaban frecuentemente adherencia de material debido a un acabado superficial insuficiente, lo que requería paradas de la máquina para limpieza. Después de cambiar al acabado espejo de Mingbai Technology cuchillas de corte personalizadasEl problema de adherencia desapareció por completo y la eficiencia de producción aumentó en un 30%.

Conclusión

La concentricidad y el acabado superficial, indicadores técnicos aparentemente menores, tienen un impacto decisivo en la calidad del corte. Como fabricante profesional de herramientas, Mingbai Mechanical Tool Technology Co., Ltd. siempre prioriza estos dos indicadores como la piedra angular del control de calidad. Mediante equipos de procesamiento avanzados, sistemas de procesos científicos y estrictos estándares de inspección, garantizamos que cada cuchilla de precisión que enviamos ofrezca el máximo valor a nuestros clientes gracias a su óptimo rendimiento rotacional y su superficie impecable.

Elija Mingbai, elija precisión y fiabilidad.
