Al personalizar las cuchillas mecánicas, ¿qué parámetros dimensionales son los más propensos a errores?

Al personalizar cuchillas personalizadas, cuchillas circulares, o cuchillas de corteUna desviación dimensional aparentemente insignificante puede impedir la instalación, afectar la calidad del corte o incluso dañar el equipo. Mingbai Mechanical Tool Technology Co., Ltd. procesa cientos de pedidos personalizados cada año y ha identificado los siguientes seis parámetros dimensionales como las fuentes más comunes de errores u omisiones por parte de los clientes. Comprender estos problemas facilitará el proceso de personalización y mejorará la idoneidad de sus cuchillas.

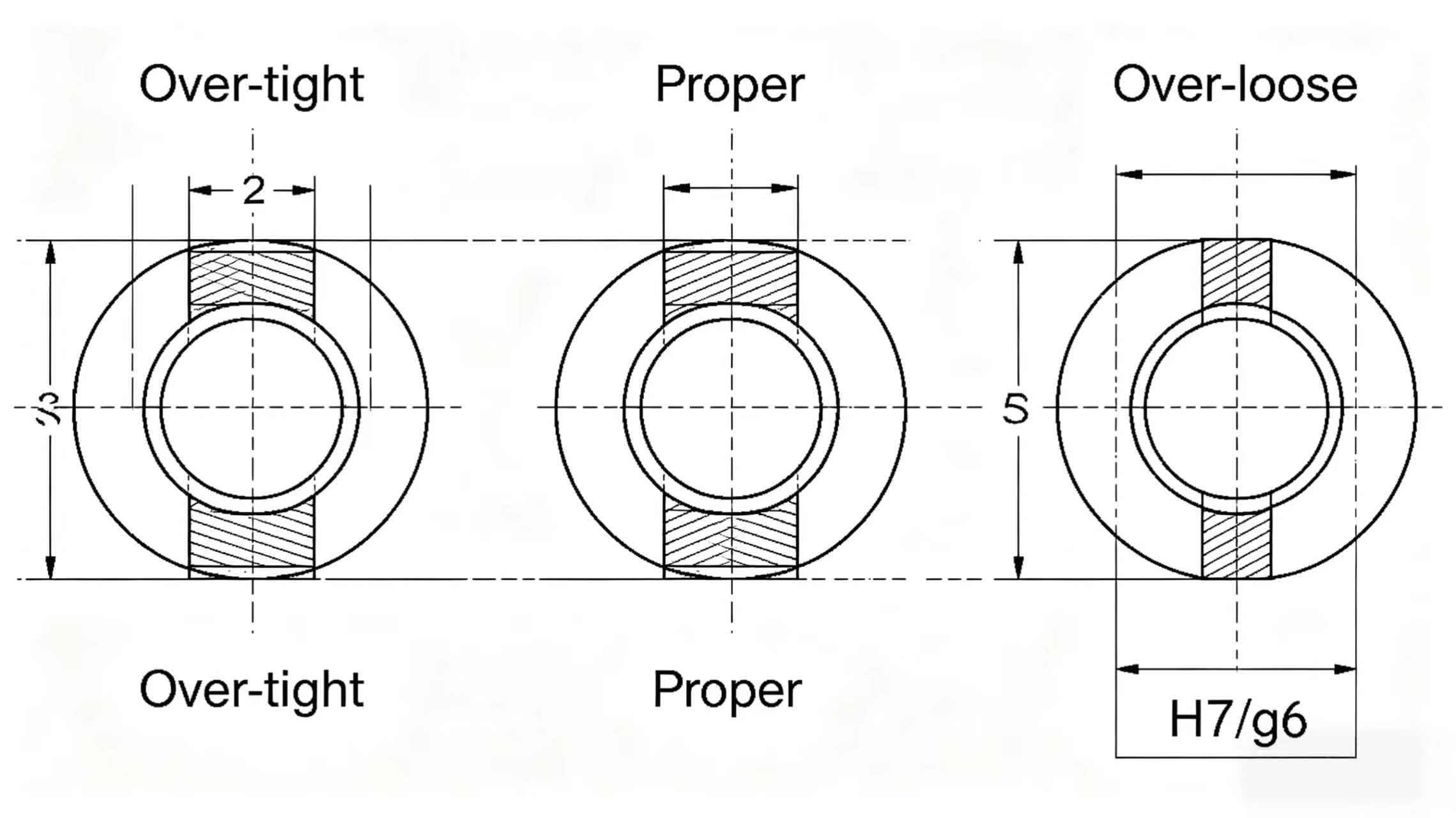

1. Tolerancia del orificio

El orificio es la interfaz crítica con el eje de la cuchilla. Si está demasiado ajustado, la instalación es difícil o imposible; si está demasiado flojo, la cuchilla se descentra, lo que provoca vibraciones y un corte irregular.

· Error comúnEl cliente solo proporciona el valor del diámetro del orificio sin especificar la tolerancia. Por ejemplo, "orificio Φ50 mm" es ambiguo; debe especificar H7 (+0,025/0), g6 (-0,009/-0,025) u otra clase de ajuste.

· Práctica correcta: Proporcione el diámetro exterior real del eje y el requisito de ajuste. Mingbai Technology recomienda: para cuchillas de máquinas de precisión, tolerancia del orificio según H6 o H7, con holgura del eje controlada entre 0,01 y 0,03 mm.

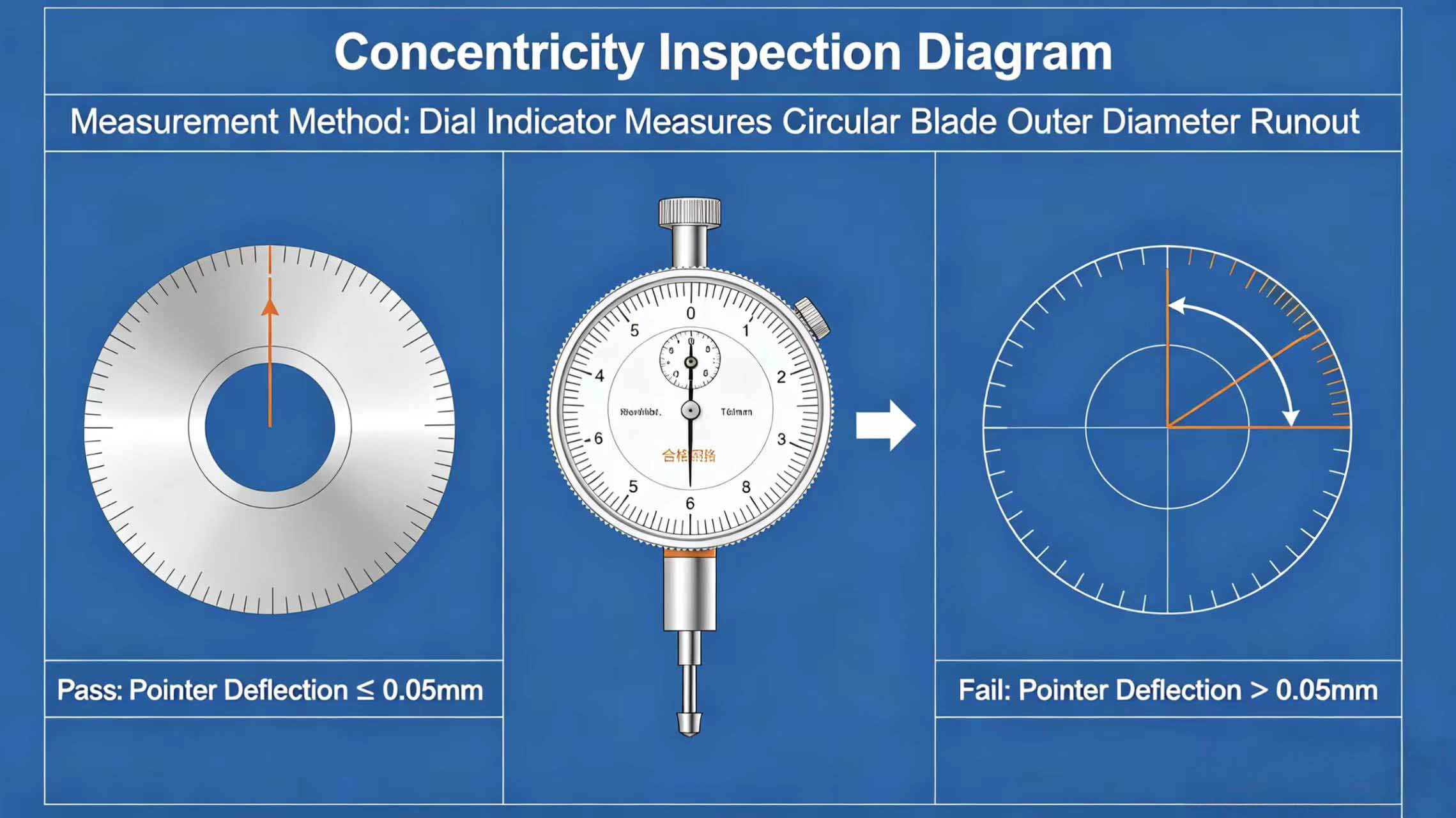

2. Diámetro exterior y concentricidad de la hoja

El diámetro exterior determina la velocidad de la línea de corte, mientras que la concentricidad (coaxialidad entre el diámetro interior y el exterior) afecta directamente a la excentricidad.

· Error común: Solo se proporciona el valor del diámetro exterior, sin tener en cuenta los requisitos de concentricidad. Como resultado, la desviación radial de la pala excede la tolerancia, lo que provoca marcas de vibración a alta velocidad.

· Práctica correcta: Especifique claramente la concentricidad ≤ 0,005 mm (especialmente crítico para cuchillas circularesMingbai proporciona un informe de inspección de excentricidad con cada pala.

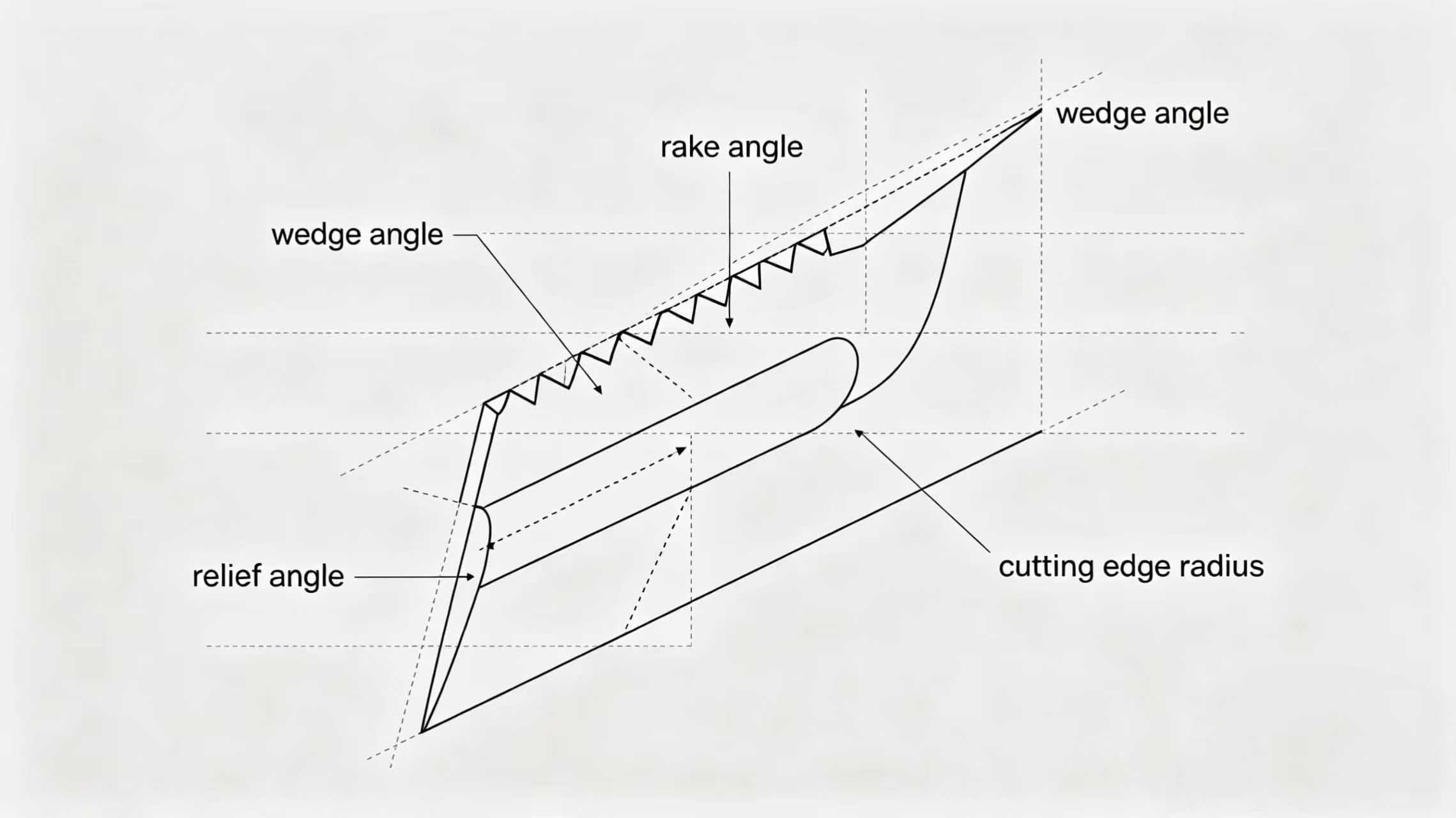

3. Ángulo del borde (Ángulo de bisel)

El ángulo del borde incluye el ángulo de cuña, el ángulo de ataque y el ángulo de desprendimiento. Los diferentes materiales requieren diferentes combinaciones de ángulos.

· Error comúnSimplemente indicar "afilado" o "duradero" sin especificar valores angulares. El fabricante solo puede basarse en su experiencia, que puede no coincidir con sus condiciones de funcionamiento.

· Práctica correctaProporcione valores angulares específicos, por ejemplo, "ángulo de cuña 25°±1°, ángulo de holgura 8°±0,5°". Si tiene dudas, confíe en Mingbai Technology para que le recomiende el valor adecuado según su material.

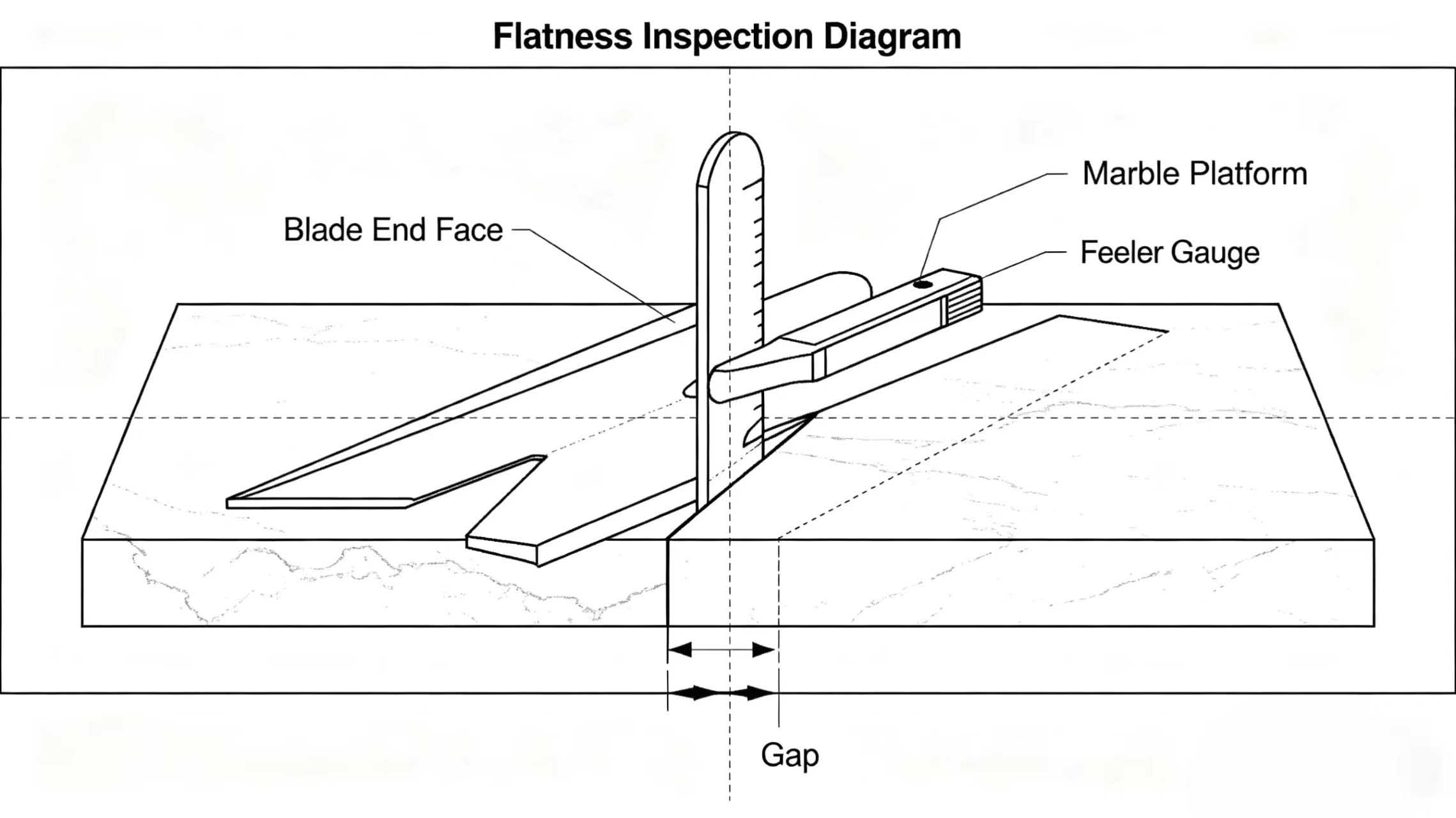

4. Grosor y planitud de la hoja

El grosor afecta a la resistencia de la cuchilla y a la precisión del ancho de corte. Una planitud insuficiente provoca una desviación axial.

· Error comúnEspecificar el espesor sin tener en cuenta los requisitos de planitud, o establecer tolerancias de espesor innecesariamente estrictas (por ejemplo, ±0,005 mm) que aumentan el coste.

· Práctica correcta: Una tolerancia de espesor general de ±0,01 mm es suficiente, con una planitud ≤ 0,005 mm. Para cuchillas de corteEl paralelismo de las dos caras extremas requiere especial atención.

5. Radio del borde (Valor de pasivación)

El radio del filo distingue entre filos "ultraafilados" y filos "micropasivados", lo que afecta directamente a la vida útil y a la calidad del corte.

· Error común: Nunca se menciona el radio del borde, sino que se opta por el borde más afilado, lo que puede cortar bien los materiales delgados pero provocar astillamiento en los materiales gruesos.

· Práctica correcta: Especifique claramente el valor R, por ejemplo, "radio de borde R ≤ 0,005 mm" (ultra afilado) o "R = 0,015-0,02 mm" (micropasivado). Cuchillas de corte personalizadas a menudo requieren micropasivación.

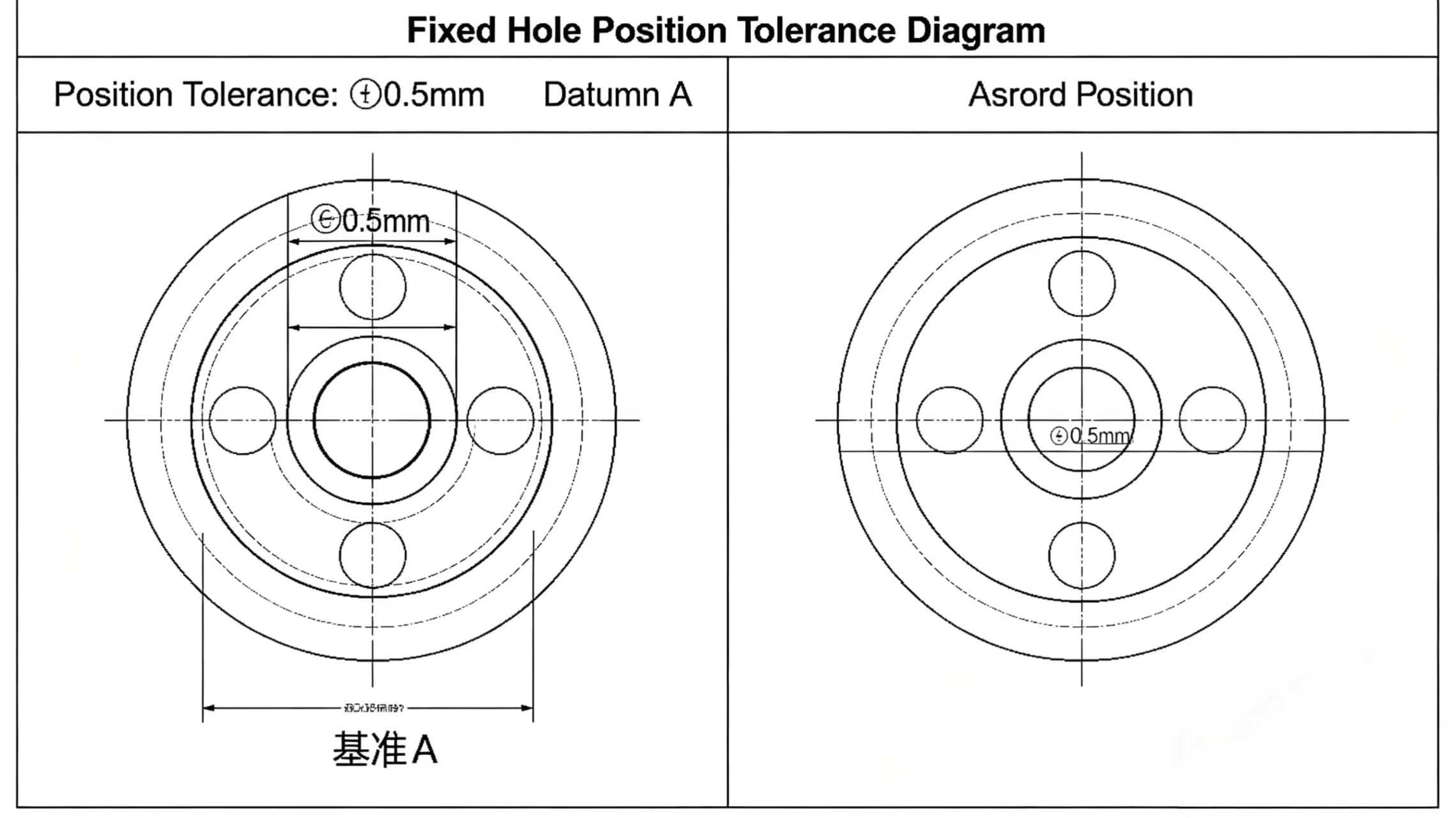

6. Posición del orificio de montaje o chavetero

En el caso de cuchillas mecánicas no circulares o cuchillas circulares que requieren posicionamiento, la precisión angular y posicional de los orificios de montaje y las chavetas es fundamental.

· Error comúnSolo se proporciona la distancia entre centros de orificios, sin especificar la tolerancia angular ni la superficie de referencia. Como resultado, la dirección del borde se desvía del diseño después de la instalación.

· Práctica correctaUtilice la cara frontal de la pala o el diámetro exterior como referencia y especifique la tolerancia de posición para los orificios (por ejemplo, Φ0,02 mm). Lo ideal es proporcionar un dibujo CAD en 2D.

Garantía de personalización de Mingbai Technology

Para evitar los errores mencionados, Mingbai Mechanical Tool Technology Co., Ltd. ofrece:

· Lista de verificación de parámetros personalizadosAntes de realizar el pedido, enviamos un formulario estándar para confirmar el diámetro interior, el diámetro exterior, el espesor, los ángulos, el radio del borde, la planitud, etc.

Servicio de revisión de dibujos: Inspección gratuita de los planos proporcionados por el cliente para identificar parámetros faltantes o contradictorios.

Informe de inspección del primer artículo: Un informe de medición con máquina de medición por coordenadas (CMM) antes de la entrega para garantizar que todas las dimensiones se ajusten al acuerdo.

Conclusión

Al personalizar cuchillas circulares or cuchillas de corteLos detalles marcan la diferencia. Diámetro del orificio, concentricidad, ángulo del borde, espesor, radio del borde y orificios de montaje: estos seis parámetros son los más propensos a errores y merecen una atención especial. Mingbai Technology se compromete a que su personalización sea un proceso sin preocupaciones gracias a rigurosos procesos de fabricación.

Sitio web: www.mingbaiblade.com
