Cuando las cuchillas de la cortadora producen bordes ondulados, ¿el problema reside en la cuchilla o en el equipo?

En las operaciones de corte de metal, los bordes ondulados (también conocidos como "bordes festoneados" o "curvas de serpiente") en el material cortado por cuchillas de corte Se encuentran entre los defectos más difíciles de diagnosticar. Muchos usuarios sospechan inicialmente de la calidad de la hoja, pero Mingbai Mechanical Tool Technology Co., Ltd., basándose en cientos de diagnósticos in situ, ha descubierto que aproximadamente el 60 % de los problemas de bordes ondulados se originan en el equipo, y solo el 40 % están directamente relacionados con la hoja. Este artículo le ayudará a identificar rápidamente la causa raíz y le proporcionará recomendaciones para la selección de hojas en diferentes condiciones de trabajo.

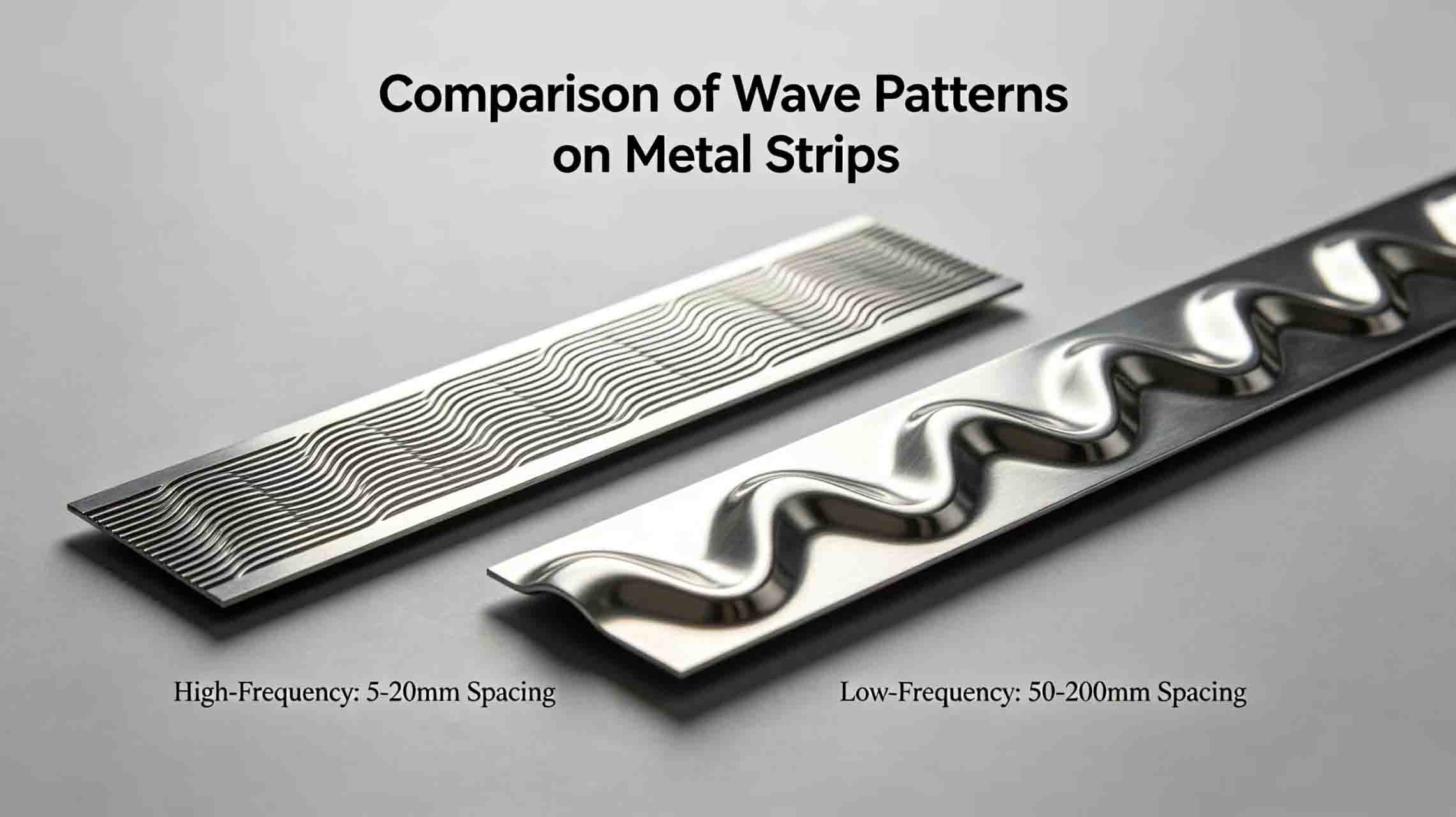

1. Dos tipos típicos de bordes ondulados

· Bordes ondulados finos de alta frecuenciaLa distancia entre picos y valles es pequeña (5-20 mm), generalmente relacionada con la frecuencia de rotación de la pala o del eje de la pala.

· Bordes ondulados grandes de baja frecuenciaLa distancia entre picos y valles es grande (50-200 mm), generalmente relacionada con la vibración del equipo, las fluctuaciones de tensión o el propio material.

2. Primero, inspeccione el equipo: las tres áreas más problemáticas.

1. Holgura excesiva en los cojinetes del eje de la pala.

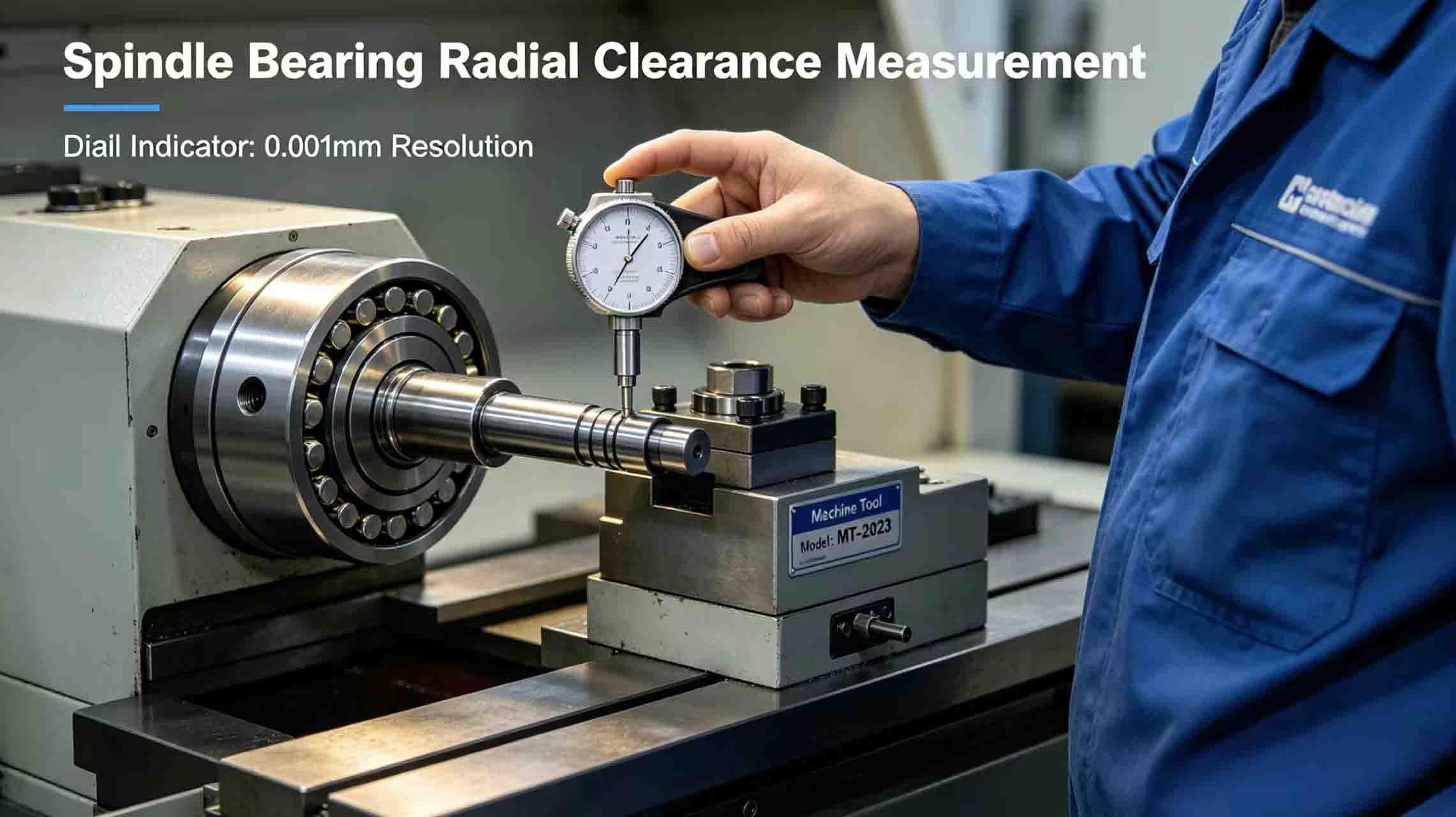

Cuando los cojinetes están desgastados, la cuchilla experimenta un movimiento radial bajo fuerzas de corte, lo que provoca que la trayectoria del filo se vuelva elíptica u oscilante, produciendo bordes ondulados. Método de inspección: detenga la máquina, utilice un comparador de cuadrante contra el diámetro exterior del eje de la cuchilla y haga palanca hacia arriba y hacia abajo. Si la holgura es superior a 0,02 mm, es necesario reemplazar los cojinetes.

2. Escaso paralelismo entre los ejes de las palas superior e inferior.

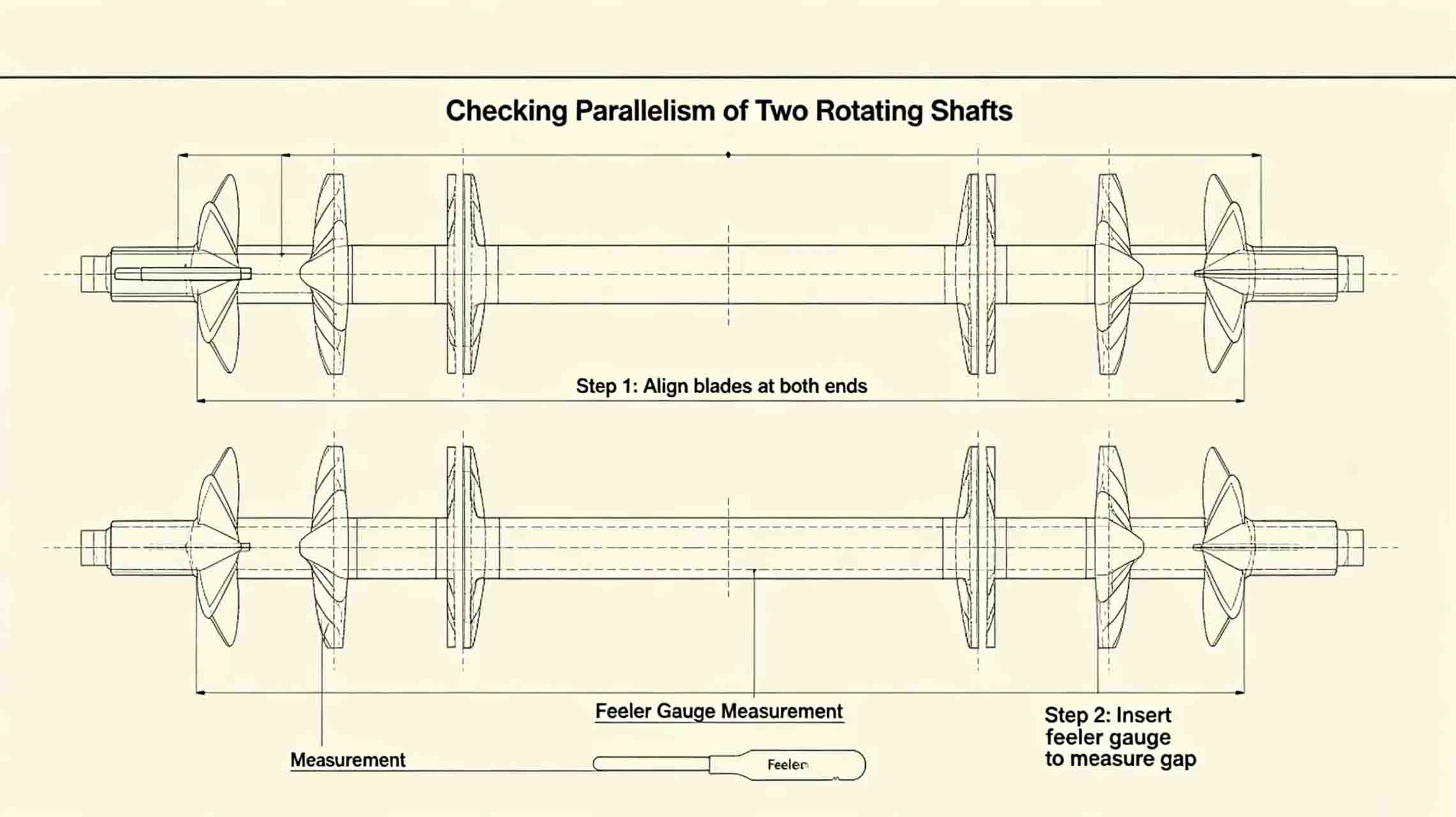

Los ejes no paralelos provocan que la separación entre las palas varíe a lo largo del eje, lo que genera tensiones locales desiguales en el material y produce bordes ondulados. Método de inspección: mida la separación entre las palas superior e inferior en ambos extremos del eje con un calibrador de espesores. Si la diferencia es superior a 0,02 mm por metro, es necesario realizar un ajuste.

3. Rigidez insuficiente de la base del equipo o del soporte de la cuchilla.

Durante el corte a alta velocidad, la resonancia entre la frecuencia de vibración del porta-cuchillas y la frecuencia de rotación del eje de la cuchilla también puede producir bordes ondulados. Intente modificar la velocidad de corte entre un 10 % y un 15 %. Si los bordes ondulados desaparecen o cambian de posición, el problema se debe a la resonancia del equipo.

3. Problemas relacionados con las palas: Prioridades de inspección para diferentes escenarios

Si la inspección del equipo no revela problemas, los bordes ondulados pueden deberse a la precisión de la cuchilla o a una selección incorrecta. A continuación se describen problemas comunes de las cuchillas en diferentes escenarios de corte:

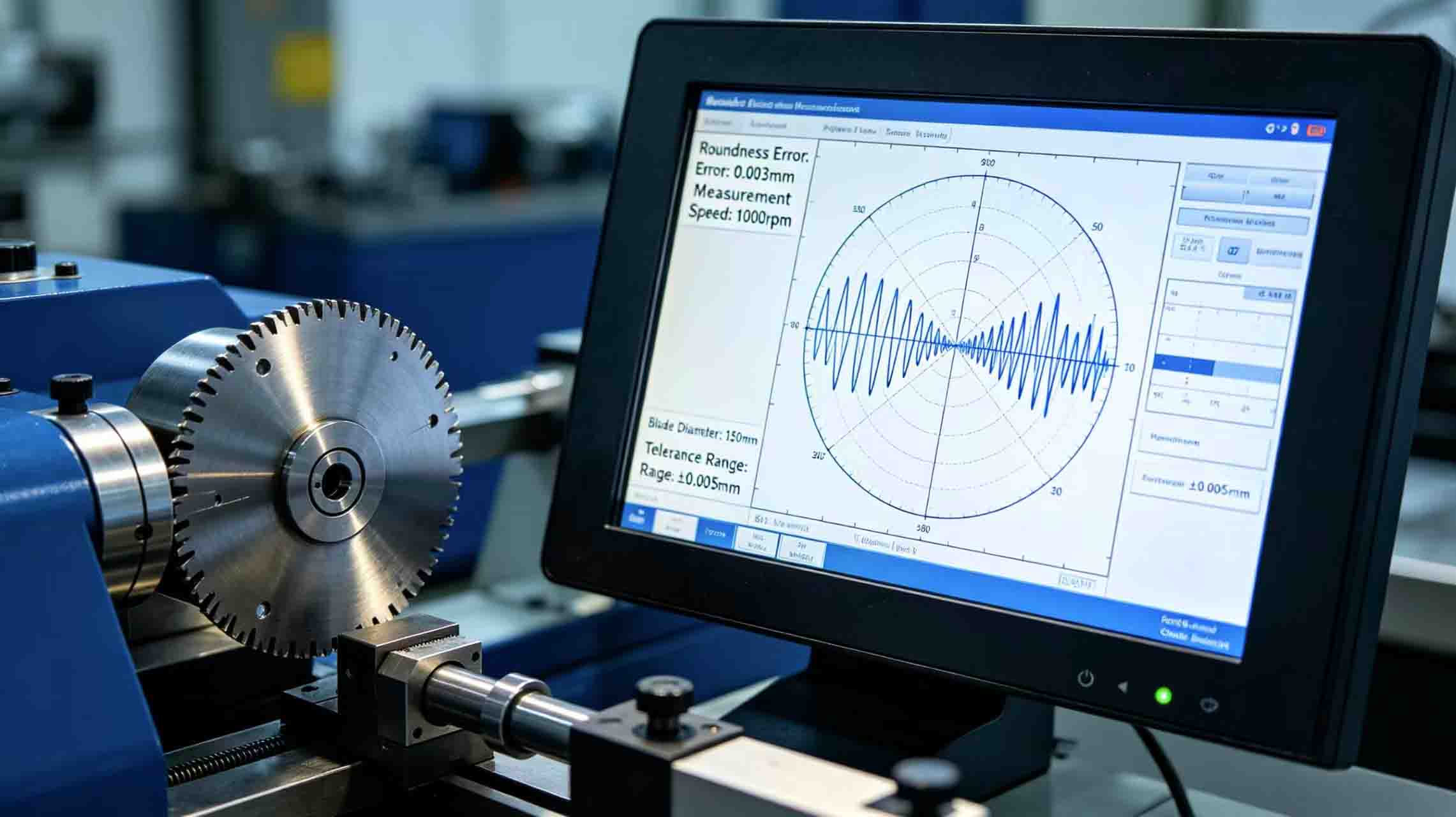

Cuchillas circulares de alta dureza para el corte de tiras de acero inoxidable.Si la redondez es superior a 0,005 mm, se produce una desviación radial con cada revolución, generando bordes ondulados uniformemente espaciados. Utilice un medidor de redondez; si está fuera de tolerancia, devuélvalo para su afilado o reemplazo. Mingbai Technology ofrece cuchillas con una redondez controlada dentro de 0,003 mm.

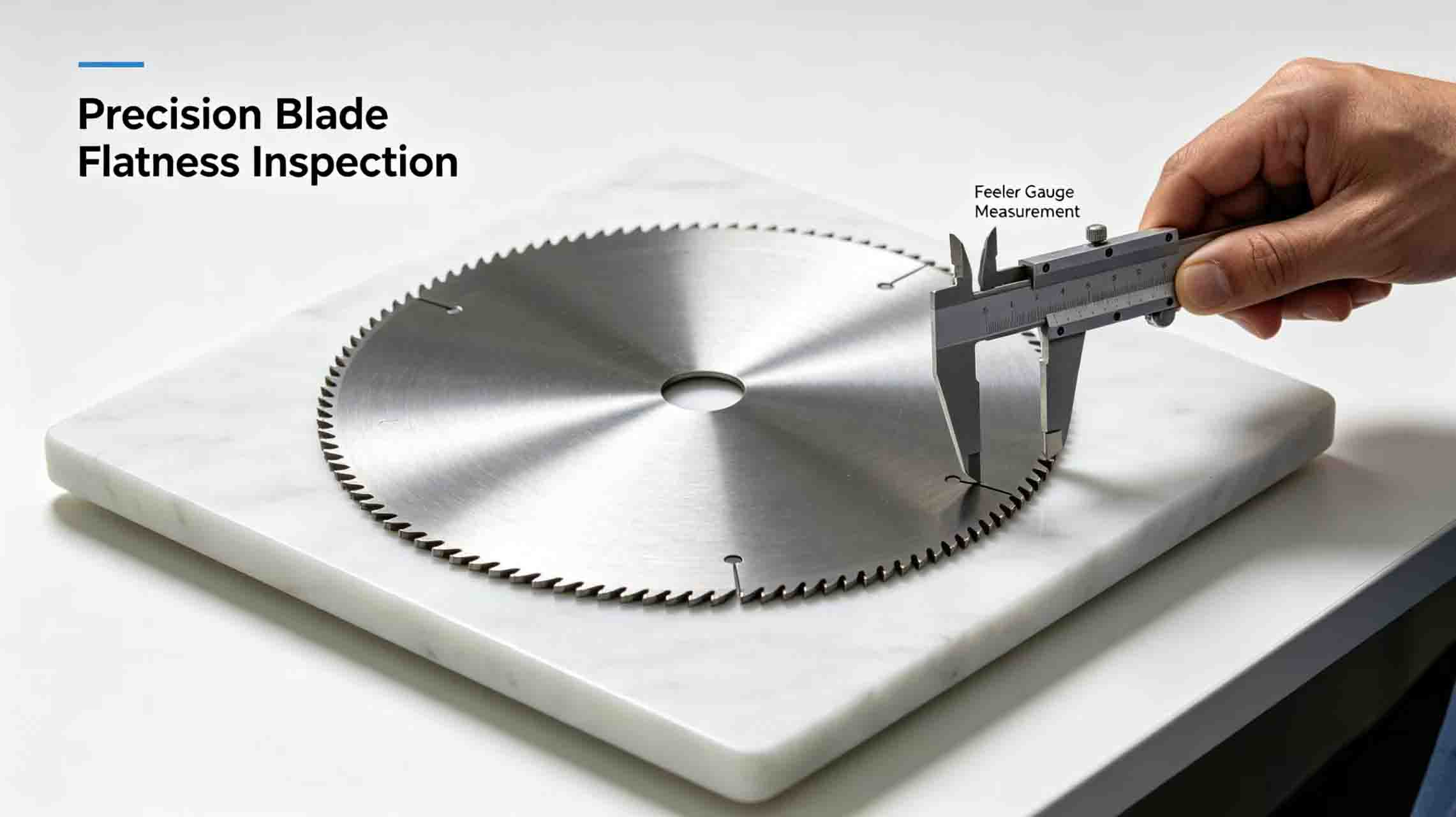

Cuchillas de aleación resistentes al desgaste para el corte de acero al silicio.La planitud de la cara final debe ser ≤ 0,003 mm. Una planitud excesiva provoca desviación axial, lo que produce bordes ondulados finos. Coloque la cuchilla sobre una placa de granito y verifique con un calibrador de espesores. Para el corte de acero al silicio en motores de vehículos de nueva energía, elija cuchillas de precisión con mayor planitud.

Cuchillas de acero inoxidable para cortar tiras de aluminio.La holgura entre el orificio de la cuchilla y el eje de la cuchilla debe ser ≤ 0,02 mm. Una holgura excesiva provoca una instalación excéntrica, generando un impacto radial periódico durante la rotación y formando bordes ondulados. Cuchillas circulares antiadherentes Diseñada para el corte de tiras de aluminio, utiliza un pulido espejo para reducir los bordes ondulados.

Cuchillas mecánicas ultrafinas para el corte de películas compuestas.La uniformidad de la dureza es fundamental. Si la desviación de la dureza del tratamiento térmico supera ±2 HRC, las tasas de desgaste local de los bordes difieren, produciendo bordes ondulados irregulares. Utilice un durómetro para la inspección multipunto. Mingbai Cuchillas circulares de alta precisión para el corte de películas. Se somete al 100% de la inspección de dureza por lote.

Cuchillas de carburo para el corte de electrodos de baterías: Las muescas microscópicas en los bordes también pueden inducir bordes ondulados. Se recomienda utilizar Cuchillas circulares dedicadas al electrodo de litio, que se inspeccionan con un aumento de 200x para comprobar la integridad de los bordes antes del envío.

Cuchillas de corte personalizadas para el corte de paneles de automóviles.: El espesor desigual del recubrimiento puede causar variaciones locales en el coeficiente de fricción, lo que da lugar a bordes ondulados. Mingbai Technology proporciona Cuchillas de corte de acero para automoción con una uniformidad del recubrimiento PVD controlada dentro de ±0,5 μm.

4. Diagrama de flujo para la toma de decisiones rápidas

1. Primero inspeccione el equipo.: holgura del cojinete, paralelismo del eje de la cuchilla, rigidez del soporte de la cuchilla.

2. Luego inspeccione la cuchilla.: redondez, planitud, ajuste del orificio, uniformidad de la dureza, calidad del recubrimiento.

3. Prueba de intercambio: traslade la cuchilla sospechosa a otra máquina normal y hágalo funcionar.

· Si los bordes ondulados desaparecen → problema con el equipo original.

· Si los bordes ondulados persisten → problema con la cuchilla.

5. Soluciones de Mingbai Technology

Mingbai Mechanical Tool Technology Co., Ltd. ofrece servicios integrales para el diagnóstico de bordes ondulados en cuchillas de corte:

• Inspección gratuita in situ de la redondez, planitud y dureza de la hoja.

• Asistencia en la resolución de problemas de holgura y paralelismo de los cojinetes del equipo.

• Suministro de cuchillas de corte personalizadas de alta precisión con una redondez ≤ 0,003 mm y una planitud ≤ 0,002 mm.

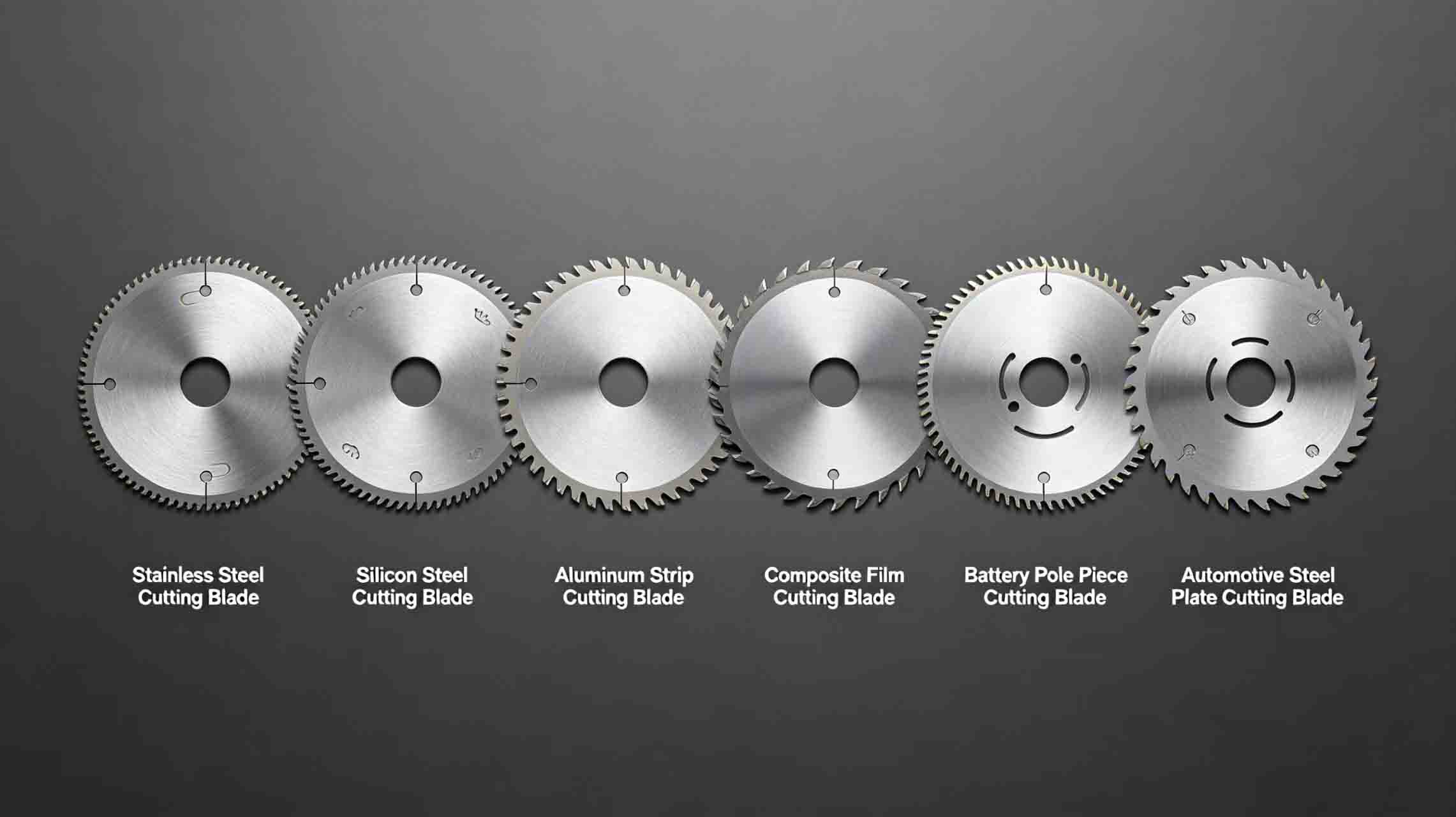

• Recomendaciones específicas para la selección de cuchillas según los diferentes materiales (acero inoxidable, acero al silicio, tira de aluminio, película compuesta, electrodos de baterías, paneles de automoción).

6. Estudio de caso

Una planta de corte de flejes de acero inoxidable utilizaba cuchillas circulares de alta dureza, pero aun así presentaba bordes ondulados. Los ingenieros de Mingbai inspeccionaron la planta y descubrieron que la holgura radial del cojinete del eje de la cuchilla inferior era de 0,08 mm (el estándar es ≤ 0,02 mm). Tras la sustitución del cojinete, los bordes ondulados desaparecieron por completo.

Conclusión

Cuando las cuchillas de corte producen bordes ondulados, no se centre únicamente en la cuchilla. Primero, compruebe los rodamientos, el paralelismo y la rigidez del equipo, y luego confirme si la cuchilla es adecuada para su material específico. Mingbai Technology ofrece cuchillas específicas para diferentes escenarios de corte, lo que garantiza una selección más precisa y un corte más suave.
