¿Por qué las cuchillas de acero inoxidable siempre producen acumulación de material en el filo de corte durante el proceso de corte?

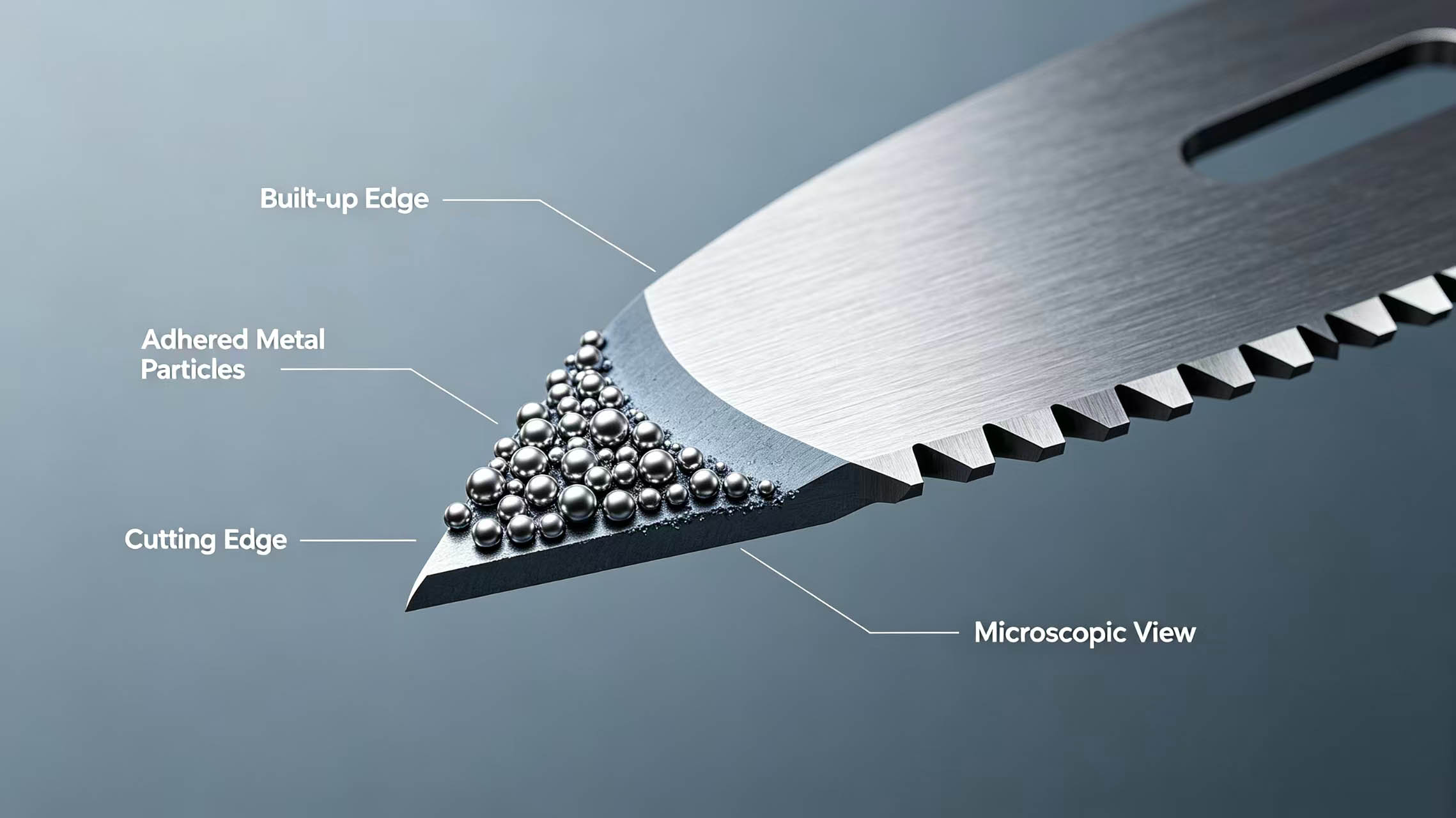

En las operaciones de corte de flejes de acero inoxidable, suele aparecer una acumulación pegajosa, similar a un tumor, en el filo de las cuchillas; este fenómeno se conoce como rebaba. Se forma por la unión en frío de diminutas partículas metálicas del material cortado, que se adhieren a la superficie del filo bajo alta temperatura y presión. La rebaba no solo aumenta la rugosidad del filo y la formación de rebabas, sino que también acelera el desgaste y, en casos graves, puede provocar astillamiento. Mingbai Mechanical Tool Technology Co., Ltd., con años de experiencia en el corte de acero inoxidable, analiza las causas de la rebaba y ofrece soluciones.

1. Mecanismo de formación del borde construido

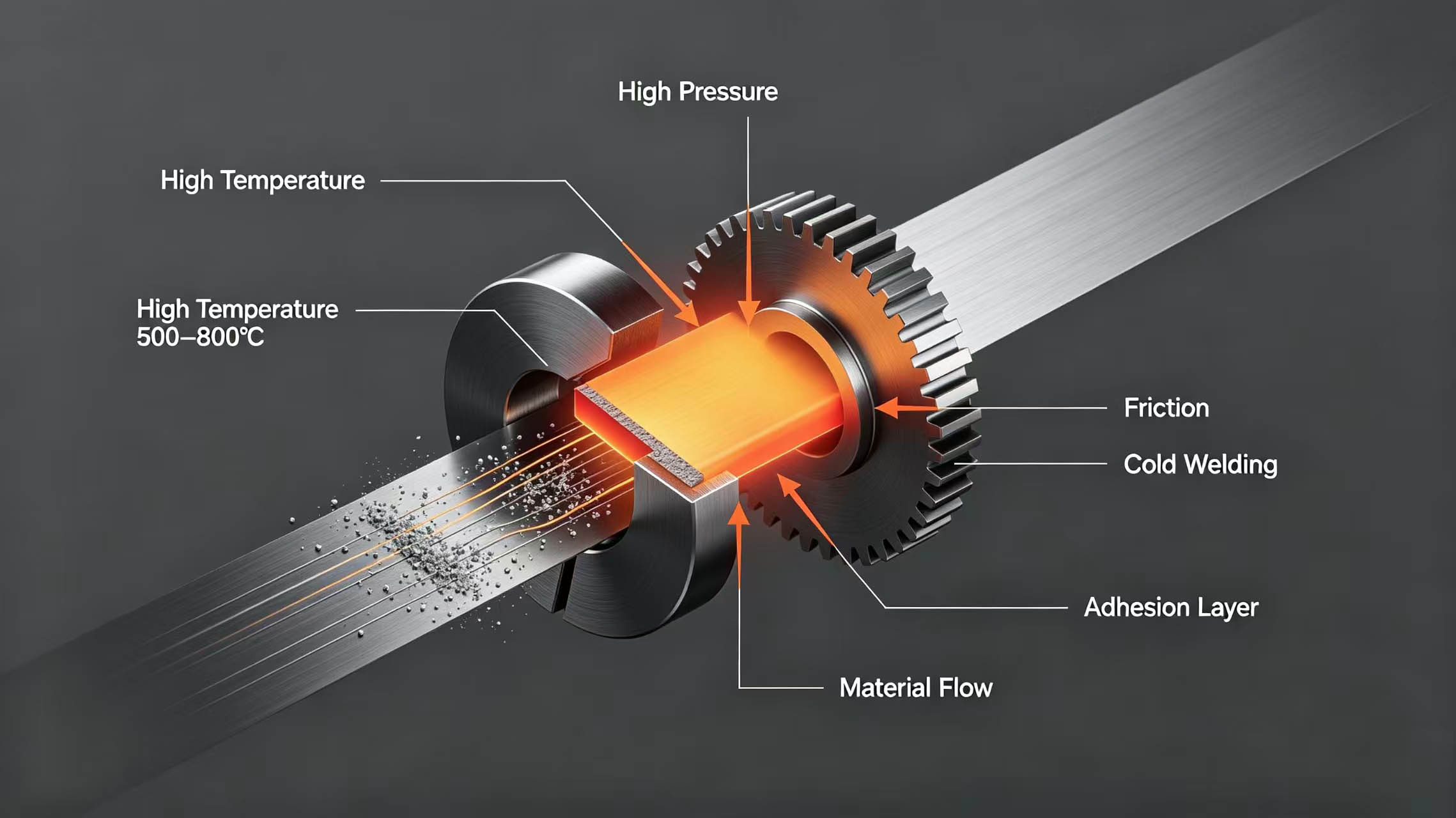

El acero inoxidable posee una alta tenacidad, una elevada tendencia al endurecimiento por deformación y una baja conductividad térmica. Durante el corte, se produce una intensa fricción entre el borde y el material, lo que provoca un aumento brusco de la temperatura (que puede alcanzar localmente entre 500 y 800 °C). Bajo altas temperaturas y presiones, elementos como el cromo y el níquel presentes en el acero inoxidable experimentan un efecto de "soldadura en frío" con la superficie del borde, y las partículas del material se adhieren y acumulan gradualmente, formando un borde reconstruido.

El crecimiento del borde acumulado es dinámico: crece continuamente y se desprende periódicamente. Cuando se desprende, puede arrastrar material del borde, provocando defectos en el mismo.

2. ¿Por qué el acero inoxidable es particularmente propenso a la acumulación de material en los bordes?

· Alta adherenciaEl contenido de cromo en el acero inoxidable hace que su superficie sea propensa a adherirse a los materiales de las cuchillas.

· Baja conductividad térmicaEl calor se concentra en la zona del borde, acelerando la adhesión.

· endurecimiento laboralEl material se endurece rápidamente durante el cizallamiento, lo que aumenta la fricción y eleva aún más las temperaturas.

3. Cinco causas de la formación de bordes de acumulación

1. Acabado superficial de borde insuficiente

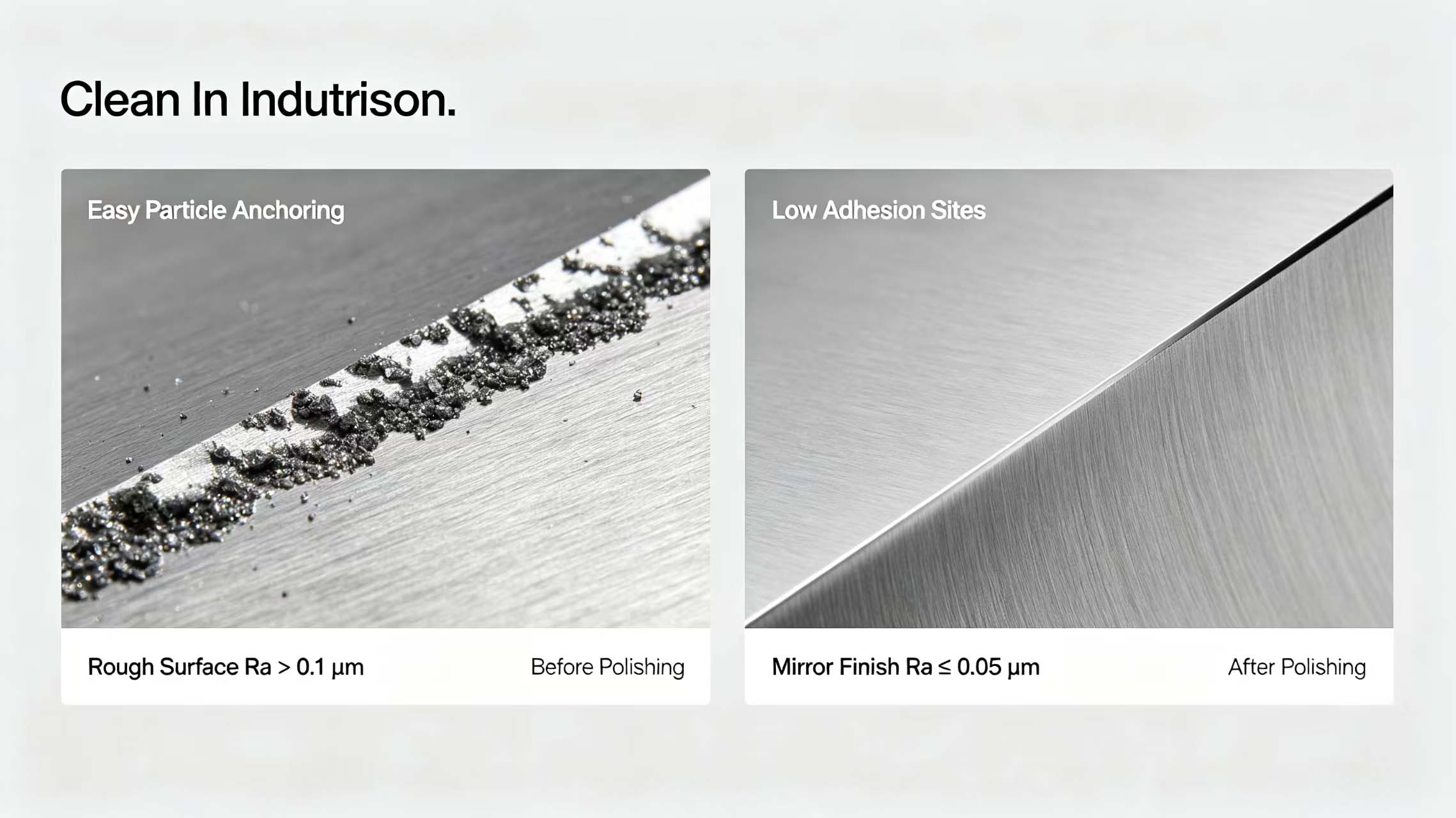

Cuanto más rugosa sea la superficie del borde, mayor será la cantidad de picos y valles microscópicos, lo que facilita que las partículas de acero inoxidable se "anclen" en las hendiduras y se acumulen gradualmente formando un borde engrosado. Cuchillas de acero inoxidable para cortes de precisión. Se requiere una rugosidad superficial del borde Ra ≤ 0,1 μm; de lo contrario, es muy probable que se forme un borde recrecido.

2. El ángulo del borde es demasiado pequeño.

Un ángulo de borde excesivamente pequeño (<18°) da como resultado una resistencia insuficiente del borde. Durante el corte del acero inoxidable, el borde sufre microdeformación, lo que aumenta el área de contacto con el material e intensifica la fricción, facilitando la formación de bordes recrecidos. Cuchillas personalizadas de acero de alta velocidad Se requiere un ángulo de borde de 22°-25° para el corte longitudinal de acero inoxidable.

3. Lubricación y refrigeración insuficientes

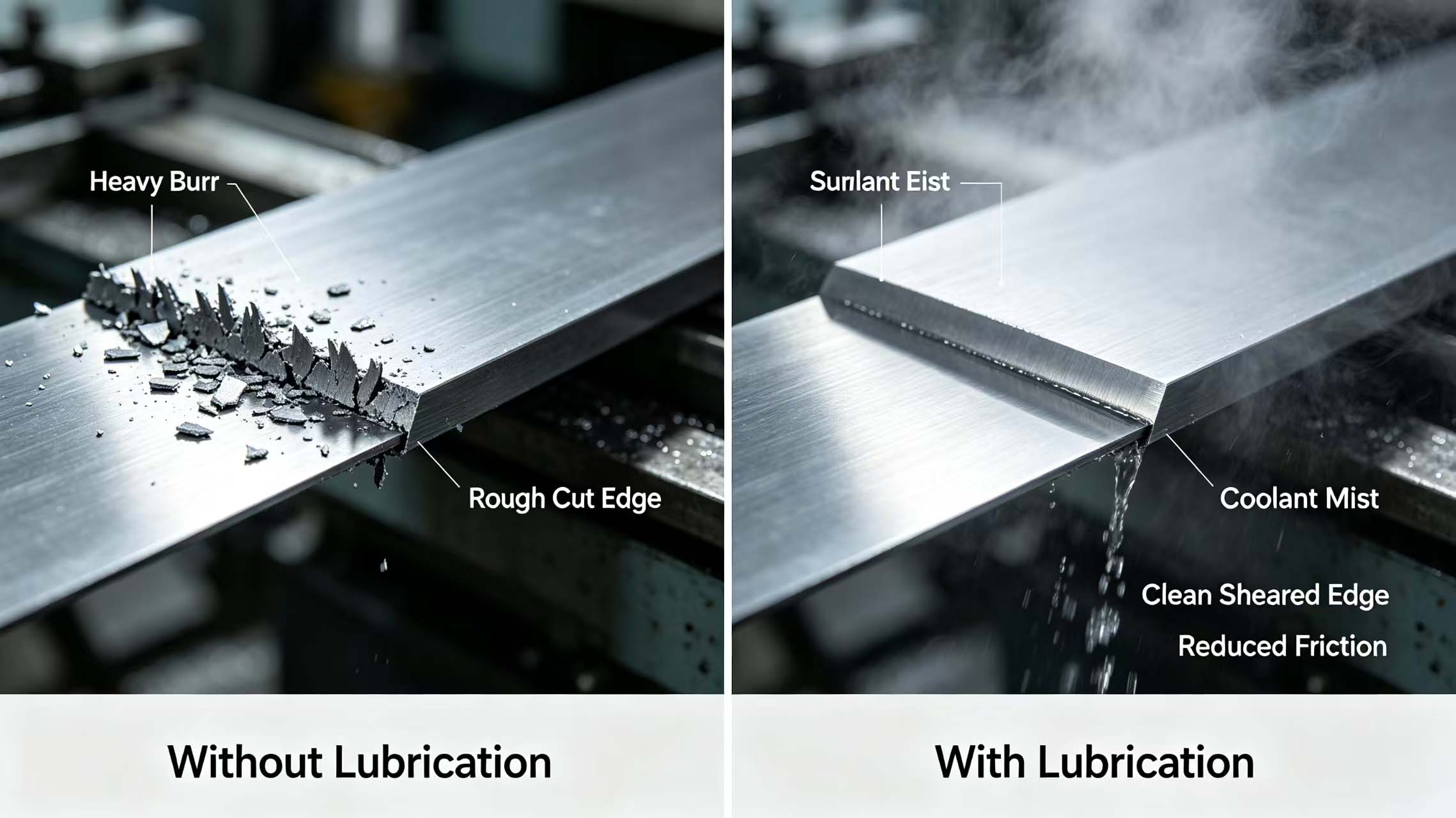

El corte longitudinal de acero inoxidable requiere una refrigeración y lubricación adecuadas. Una refrigeración insuficiente provoca temperaturas excesivas; una lubricación insuficiente aumenta el coeficiente de fricción, lo que favorece el crecimiento excesivo de los bordes.

4. Velocidad de corte inadecuada

A bajas velocidades, el material permanece demasiado tiempo en el borde, lo que provoca acumulación de calor; a altas velocidades, el calor por fricción aumenta bruscamente. Cada grado de acero inoxidable tiene su rango óptimo de velocidad de corte.

5. Recubrimiento de la hoja desigual

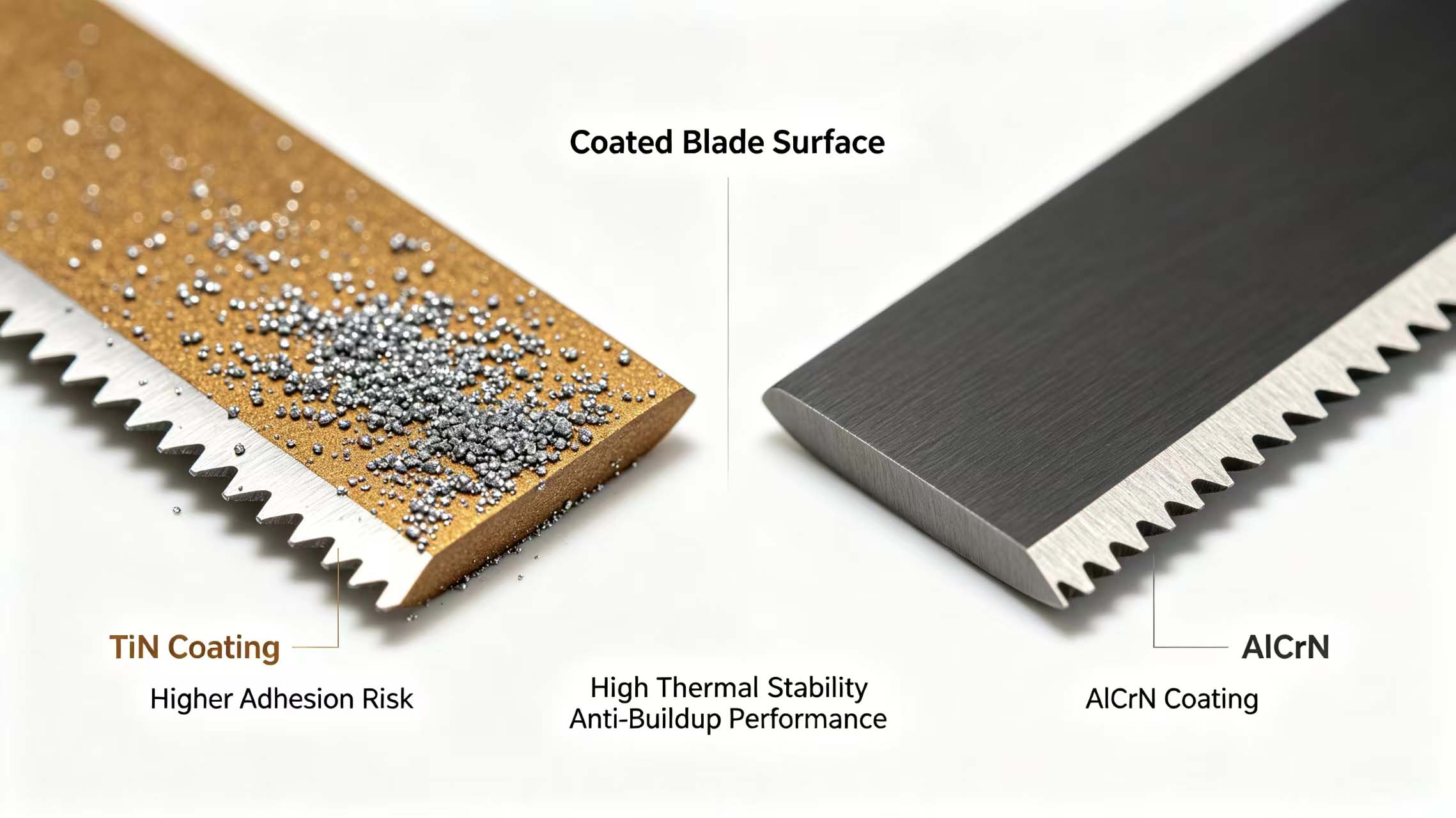

Los recubrimientos de TiN tienden a adherirse al acero inoxidable durante el corte. Cuchillas de aleación con revestimiento resistente al desgaste Son más adecuados con recubrimientos de TiAlN o AlCrN, que ofrecen una estabilidad superior a altas temperaturas y un excelente rendimiento antiadherente.

4. Tres etapas típicas del borde acumulado

· Etapa inicialAparecen pequeñas manchas blancas en el borde y comienzan a formarse finas rebabas en el borde cortado.

· Etapa intermediaEl borde recrecido se agranda, las rebabas se hacen visibles y la superficie de corte se vuelve áspera.

· Etapa avanzada: El borde acumulado se desprende, llevándose consigo el material del borde, lo que provoca astillamiento.

5. Seis medidas efectivas para eliminar el borde construido

1. Mejorar el acabado de la superficie del borde

Pulir la superficie del borde hasta alcanzar un valor de Ra ≤ 0,05 μm para reducir los puntos de anclaje microscópicos. Cuchillas de acero inoxidable pulidas a espejo Son altamente eficaces en aplicaciones de corte longitudinal de alta gama.

2. Optimizar el ángulo del borde

Ángulo de borde recomendado para el corte longitudinal de acero inoxidable: 22°-25°, ángulo de desprendimiento 8°-10°, con micropasivación (R=0,01-0,02 mm).

3. Seleccione el recubrimiento adecuado.

Los recubrimientos de TiAlN o AlCrN ofrecen excelentes propiedades antiadherentes, lo que reduce la formación de bordes acumulados. Cuchillas circulares recubiertas de alta dureza y resistentes al desgaste. Ofrecen un rendimiento excelente en el corte longitudinal de acero inoxidable.

4. Optimizar la refrigeración y la lubricación.

Utilice un fluido de corte específico para acero inoxidable, asegúrese de que las boquillas apunten a la zona de entrada del corte y mantenga un flujo suficiente (se recomienda la lubricación con niebla de aceite de 10 a 20 ml/h).

5. Ajustar la velocidad de corte

Velocidades recomendadas: 80-120 m/min para acero inoxidable serie 300, 60-100 m/min para la serie 400; ajuste la velocidad según el grado específico.

6. Inspeccione el borde con regularidad.

Inspeccione el borde durante cada cambio de turno. Si detecta signos tempranos de acumulación de material en el borde, límpielos de inmediato para evitar una adhesión severa.

6. Soluciones antiadherentes de Mingbai Technology

Mingbai Mechanical Tool Technology Co., Ltd. ofrece una serie de cuchillas específicas para el corte de acero inoxidable:

· Cuchillas de corte de acero inoxidable antiadherentes: con pulido espejo + recubrimiento PVD AlCrN

· Rugosidad superficial del borde Ra ≤ 0,05 μm

• Sistema de microlubricación opcional para una lubricación óptima.

• Servicios de inspección del estado de los bordes para supervisar el desarrollo de los bordes urbanizados.

7. Estudio de caso

Una planta de corte de precisión de tiras de acero inoxidable utilizaba cuchillas de aleación comunes para cortar acero inoxidable 304. Se observaba acumulación de material en el borde cada dos horas, y las rebabas en el corte superaban la tolerancia. Tras cambiar a las cuchillas de corte de acero inoxidable antiadherentes de Mingbai Technology, el tiempo antes de que apareciera la acumulación de material se extendió a 12 horas, la vida útil de la cuchilla se triplicó y la calidad del corte se mantuvo estable.

Conclusión

La causa principal de la formación de rebabas al cortar con cuchillas de acero inoxidable reside en la alta adherencia de este material y en la microestructura de la superficie del filo. Un control eficaz requiere un enfoque integral: mejorar el acabado superficial, optimizar los ángulos, seleccionar recubrimientos adecuados y optimizar la lubricación. Mingbai Technology le ofrece soluciones profesionales de cuchillas de corte de acero inoxidable para ayudarle a eliminar los problemas de rebabas.

Sitio web: www.mingbaiblade.com
