¿Cómo alinear correctamente las cuchillas circulares para obtener cortes perfectos?

En las operaciones de corte longitudinal, la precisión de alineación de cuchillas circulares determina directamente la calidad del filo de corte, la vida útil de la hoja y la estabilidad del equipo. Incluso cuando se utilizan materiales de alta calidad. cuchillas de corte o costumbre cuchillas de corteSi la posición axial, la superposición radial o el paralelismo entre las cuchillas superior e inferior se desvían, se producirán problemas como rebabas, polvo, bordes de corte ondulados o incluso roturas frecuentes de las cuchillas. Mingbai Mechanical Tool Technology Co., Ltd. resume un método estandarizado para alinear cuchillas circulares basado en años de experiencia en puesta en marcha in situ.

1. Las tres dimensiones fundamentales de la alineación

La alineación de las palas circulares implica tres parámetros independientes pero que interactúan entre sí:

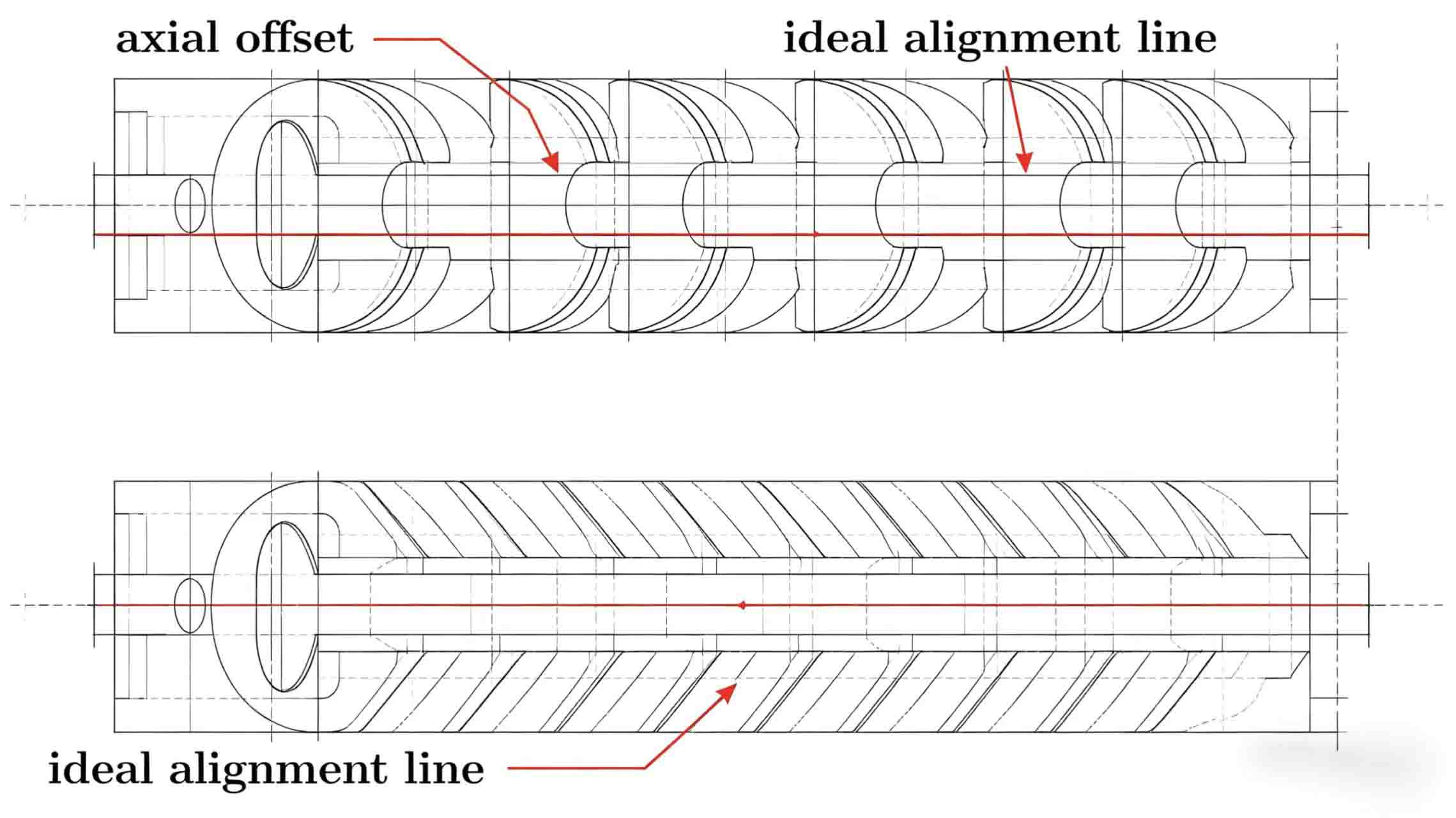

1. Alineación axial (dirección horizontal): La posición relativa de los bordes superior e inferior de la hoja a lo largo del eje. Idealmente, el plano del borde de la hoja superior debería coincidir con el de la hoja inferior (o tener un desplazamiento específico según las características del material).

2. Solapamiento radial (dirección vertical): La profundidad de solapamiento vertical de los bordes superior e inferior de la hoja. Un solapamiento insuficiente produce un corte incompleto, mientras que un solapamiento excesivo acelera el desgaste.

3. Paralelismo de la hoja: Grado de paralelismo entre los ejes de las palas superior e inferior en el plano horizontal. La falta de paralelismo provoca que la separación entre las palas varíe a lo largo del eje axial.

2. Preparación: Limpieza e inspección

Antes de la alineación, complete los siguientes pasos:

• Limpie el eje y las cuchillas.Limpie la superficie del eje, el orificio de la cuchilla y los extremos con un paño sin pelusa humedecido con alcohol para eliminar el aceite antioxidante, el polvo y las partículas finas. Cualquier material extraño provocará errores de instalación.

• Inspeccionar el estado de la cuchilla: Compruebe visualmente el borde de cuchillas de máquinas de precisión En caso de astillamiento o desgaste evidente, se recomienda reafilar la hoja antes de la instalación.

• Comprobar la excentricidad del ejeColoque un comparador de cuadrante en el bastidor con la sonda perpendicular al diámetro exterior del eje. Gire lentamente el eje; la desviación radial debe ser ≤ 0,005 mm. Si está fuera de tolerancia, repare el eje.

3. Ajuste preciso de la alineación axial

Objetivo: Hacer que los planos de borde del cuchillas circulares superior e inferior que se encuentren en el mismo plano vertical (desplazamiento cero), o establezca un ligero desplazamiento según el tipo de material.

Método 1: Método de la regla (ajuste grueso rápido)

• Presione una regla de precisión verticalmente contra las caras laterales de los bordes superior e inferior de la hoja.

· Ajuste la posición axial del soporte de la cuchilla superior o inferior hasta que el borde recto entre en contacto con ambas caras laterales de la cuchilla sin dejar ningún espacio.

• Adecuado para aplicaciones con requisitos de precisión más bajos.

Método 2: Método de galgas/calzas (ajuste de precisión)

• Utilice el plano del borde de la hoja superior como superficie de referencia.

• Inserte calces de precisión entre la cuchilla inferior y el espaciador del eje, o utilice el tornillo de ajuste fino del soporte de la cuchilla para moverla.

• Mida la distancia entre los planos de los bordes de las palas superior e inferior con un calibrador de espesores. El valor objetivo es 0 (distancia cero). Para láminas ultrafinas, se puede establecer un desplazamiento negativo de 0,01-0,03 mm (la pala superior sobresale ligeramente).

Método 3: Herramienta de alineación láser (máxima precisión)

• Utilice una herramienta de alineación láser de doble haz con sensores montados en los ejes superior e inferior de las palas, que muestre la desviación axial en tiempo real.

• Ajustar hasta que la desviación sea ≤ 0,01 mm. Adecuado para cortadoras de alta velocidad y gran ancho.

4. Configuración de la superposición radial

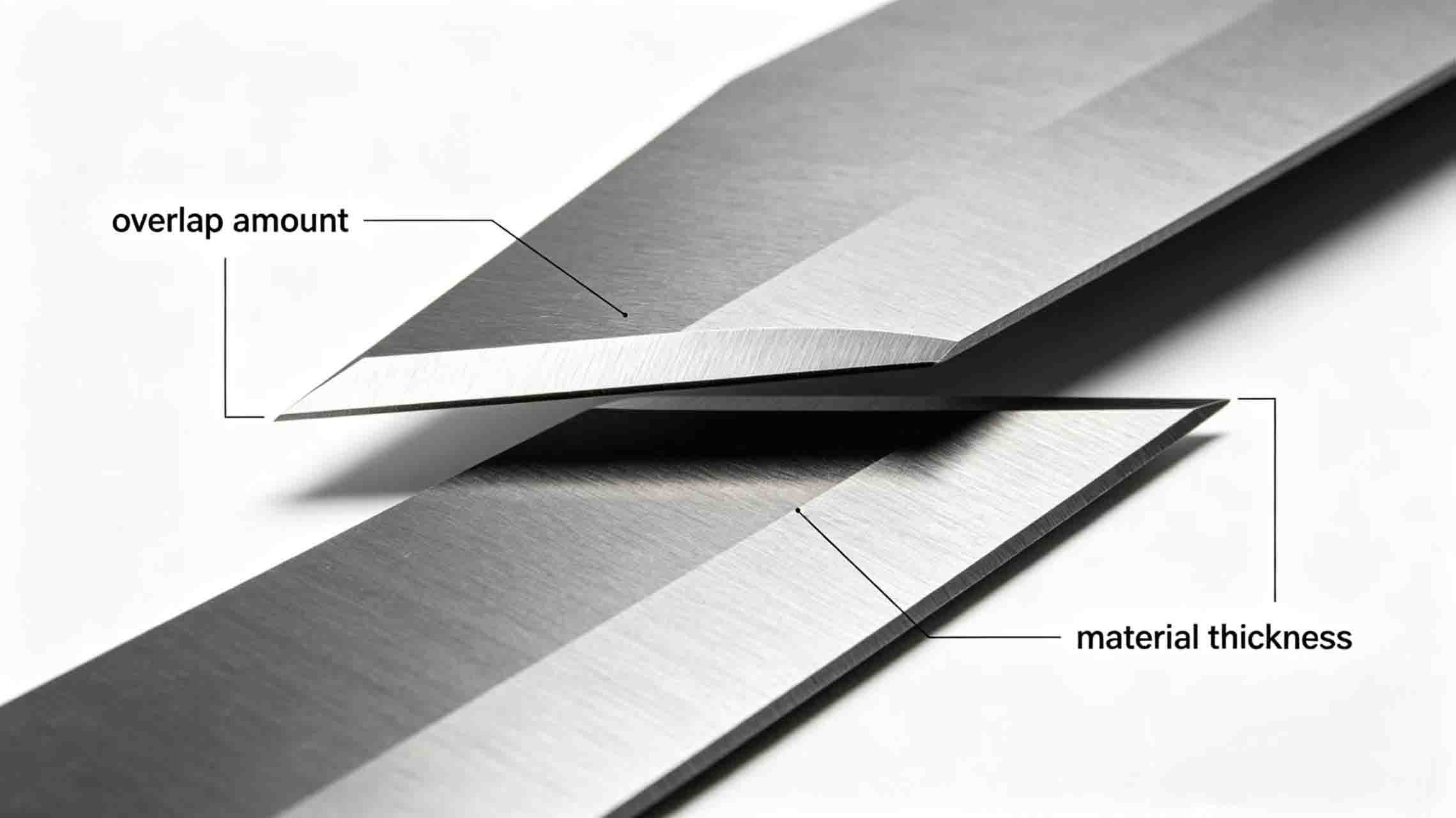

La superposición es la distancia que separa el punto más bajo del borde superior de la hoja del punto más alto del borde inferior de la hoja.

Regla general: Superposición = Espesor del material × (30% ~ 50%)

· Materiales delgados (<0,1 mm)Utilice una superposición menor (30%) para evitar la deformación de los bordes debido a una compresión excesiva.

• Materiales gruesos (>1 mm): Utilice una superposición mayor (50%) para asegurar un corte completo.

• Materiales duros y quebradizos (acero al silicio, fibra de vidrio): Reduzca la superposición adecuadamente para disminuir el riesgo de astillamiento.

Método de ajuste:

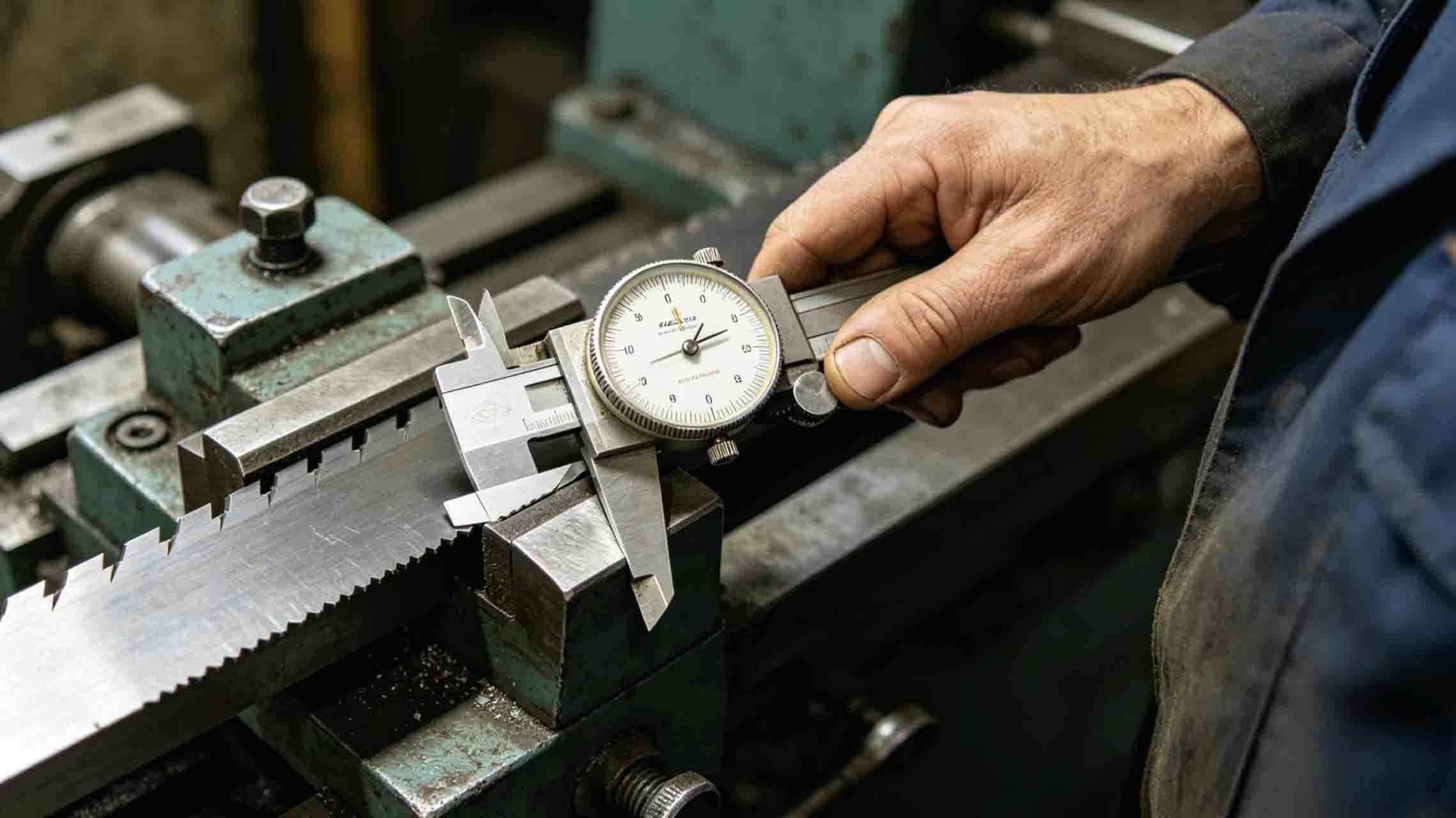

Afloje la tuerca de bloqueo de elevación del soporte de la cuchilla, gire el tornillo de ajuste fino y mida simultáneamente la distancia vertical entre los bordes superior e inferior de la cuchilla utilizando un calibrador de espesores o un calibrador vernier.

· Para cuchillas mecanizadas por CNCLa superposición se puede controlar dentro de un rango de 0,05 a 0,3 mm, optimizándose el valor exacto mediante cortes de prueba.

5. Comprobación y corrección del paralelismo

Aunque la posición axial y el solapamiento sean correctos, si los ejes de las palas superior e inferior no son paralelos, la separación entre las palas variará a lo largo del eje.

Método de inspección:

• Mida la distancia entre las palas superior e inferior en ambos extremos del eje utilizando un calibrador de espesores.

• La diferencia en la separación entre los dos extremos es el error de paralelismo. Desviación admisible ≤ 0,02 mm por metro.

Método de corrección:

· Para soportes de cuchillas ajustables, elimine el error ajustando calces o manguitos excéntricos en la carcasa del rodamiento en un extremo.

• Para ejes fijos, rectifique la superficie de la base de montaje o sustitúyala por espaciadores de mayor precisión.

6. Verificación y corte de prueba

Tras realizar los ajustes anteriores, verifique el efecto con un corte de prueba:

1. Prueba de impresión estáticaColoque papel carbón y una tira de papel blanco entre las cuchillas superior e inferior. Gire el eje de la cuchilla manualmente una vuelta y observe si la impresión es continua y de ancho uniforme.

2. Corte de prueba dinámico: Corta una sección del material a velocidad normal e inspecciona el borde cortado:

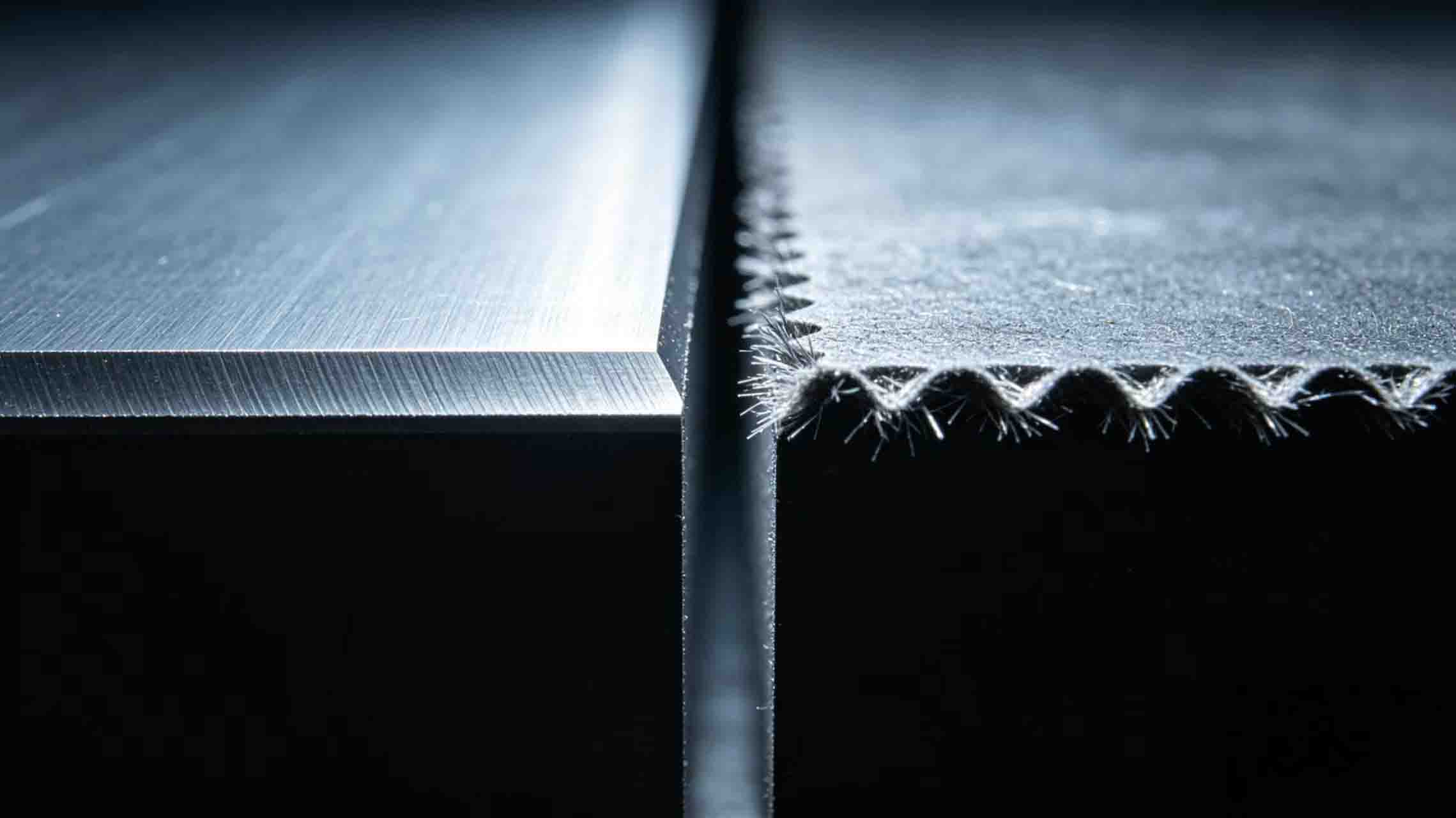

· Liso, sin rebabas → buena alineación

· Rebabas en un lado → desplazamiento axial

· Rebabas por todas partes con borde blanqueado → superposición insuficiente o hoja desafilada

· Borde ondulado → paralelismo deficiente o desviación excesiva de la hoja

3. Conservar la muestra: Conserva la muestra de prueba como referencia para futuros ajustes.

7. Soporte profesional de Mingbai Technology

Mingbai Mechanical Tool Technology Co., Ltd. no solo proporciona alta precisión cuchillas personalizadas, cuchillas circulares y cuchillas de corte, pero también ofrece a sus clientes:

• Servicios de capacitación en alineación de palas in situ

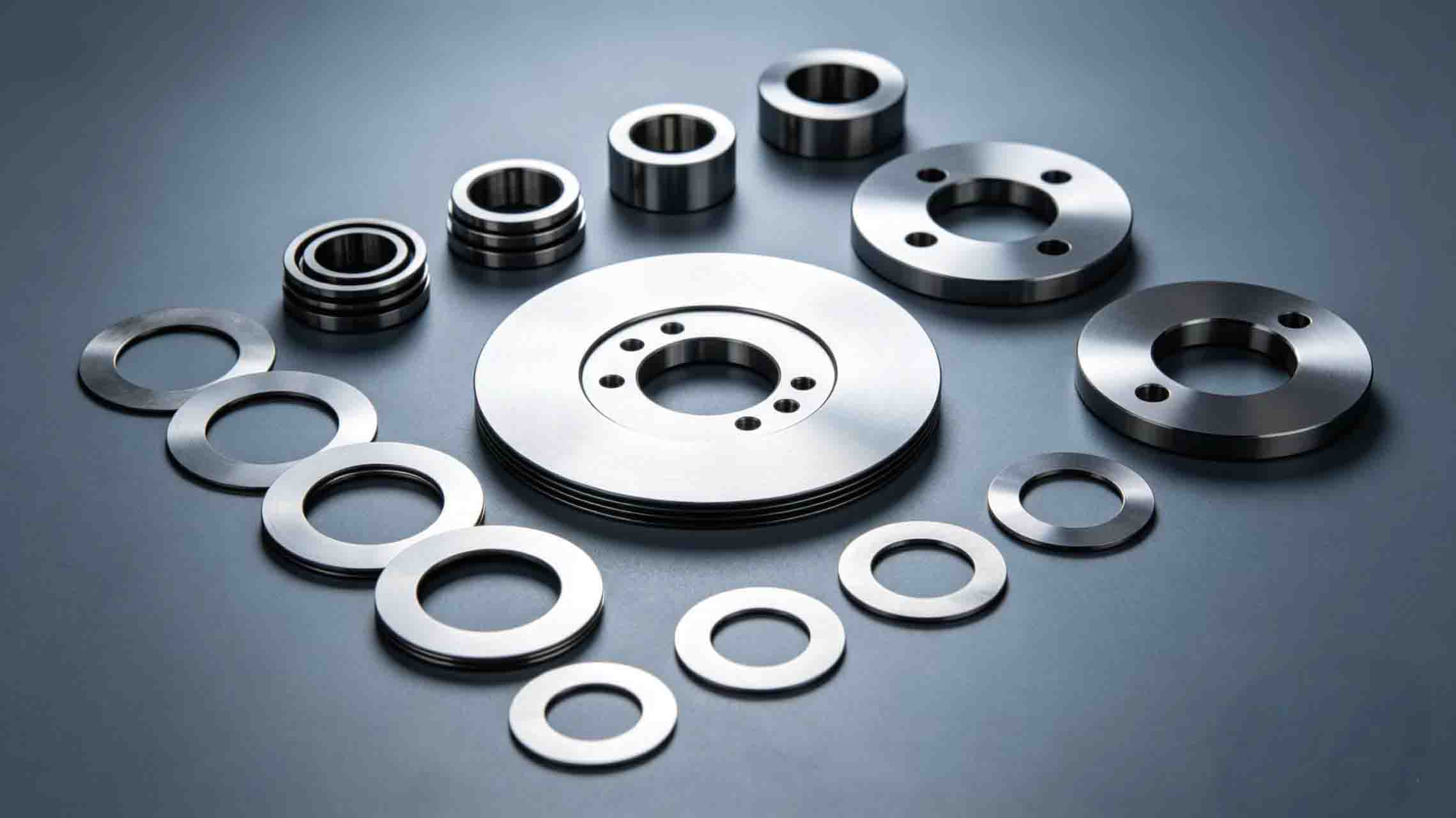

· Juegos de espaciadores y calces de precisión

• Informes de inspección de la excentricidad de las cuchillas (con cada cuchilla enviada)

• Guía remota por vídeo para realizar ajustes.

Conclusión

Alinear correctamente las cuchillas circulares no es complicado, pero requiere paciencia, las herramientas adecuadas y comprender los tres parámetros clave. Incorporar la alineación al procedimiento estandarizado para cada cambio de cuchilla puede mejorar significativamente la calidad del corte, prolongar la vida útil de la cuchilla y reducir la tasa de fallos del equipo. Si aún tiene preguntas sobre la alineación de las cuchillas, póngase en contacto con el equipo técnico de Mingbai Technology.
