Al personalizar hojas con formas especiales, ¿qué dificultades existen al dibujar las especificaciones para el ángulo del filo?

Al personalizar cuchillas personalizadas, cuchillas circulares, o cuchillas de corteLa especificación del ángulo del filo es el paso más propenso a errores y el que tiene más probabilidades de generar disputas posteriores. Un valor aparentemente claro de "30 grados" puede significar cosas completamente diferentes para distintos fabricantes o técnicos. Basándose en años de experiencia procesando pedidos de cuchillas con formas especiales, Mingbai Mechanical Tool Technology Co., Ltd. describe cinco errores comunes al especificar el ángulo del filo en los planos y cómo evitarlos.

1. Error común: Especificar solo el ángulo sin la dirección.

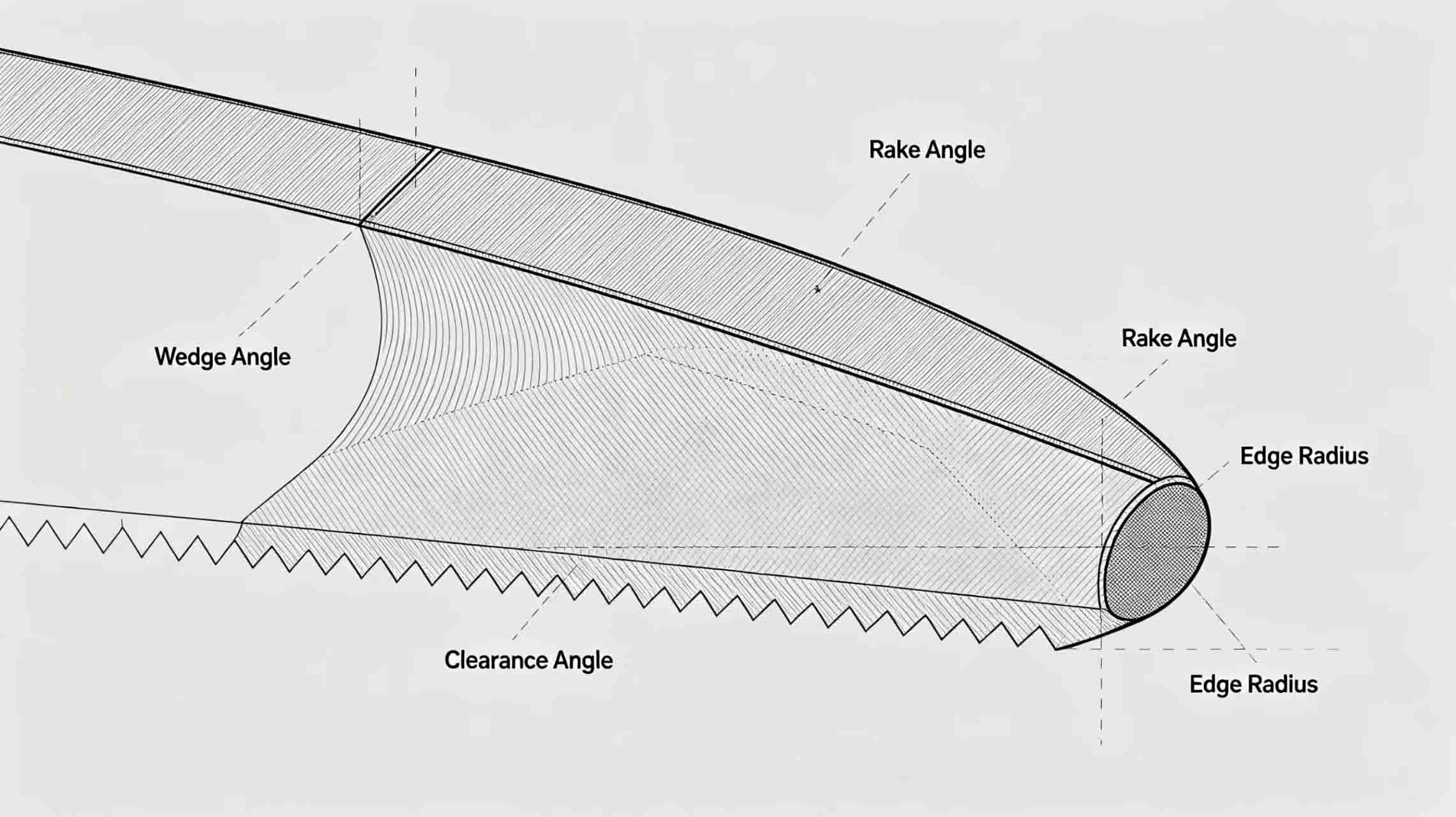

El ángulo del borde es un concepto tridimensional que incluye tres direcciones: ángulo de cuña, ángulo de ataque y ángulo de desprendimiento. Muchos planos solo indican "ángulo del borde 30 grados" sin especificar qué ángulo.

El ángulo de cuña es el ángulo entre las dos caras del filo, que determina el equilibrio entre el filo y la resistencia. El ángulo de ataque es el ángulo entre la cara del filo y el plano vertical, que afecta la dirección del flujo de viruta. El ángulo de desprendimiento es el ángulo entre la cara del filo y la superficie mecanizada, que afecta la fricción.

Especificación correctaDibuje una vista en sección transversal local ampliada, indicando claramente los valores del ángulo de cuña, el ángulo de ataque y el ángulo de holgura. En el caso de palas de aleación o de acero inoxidable, los tres ángulos tienen funciones diferentes y no deben confundirse.

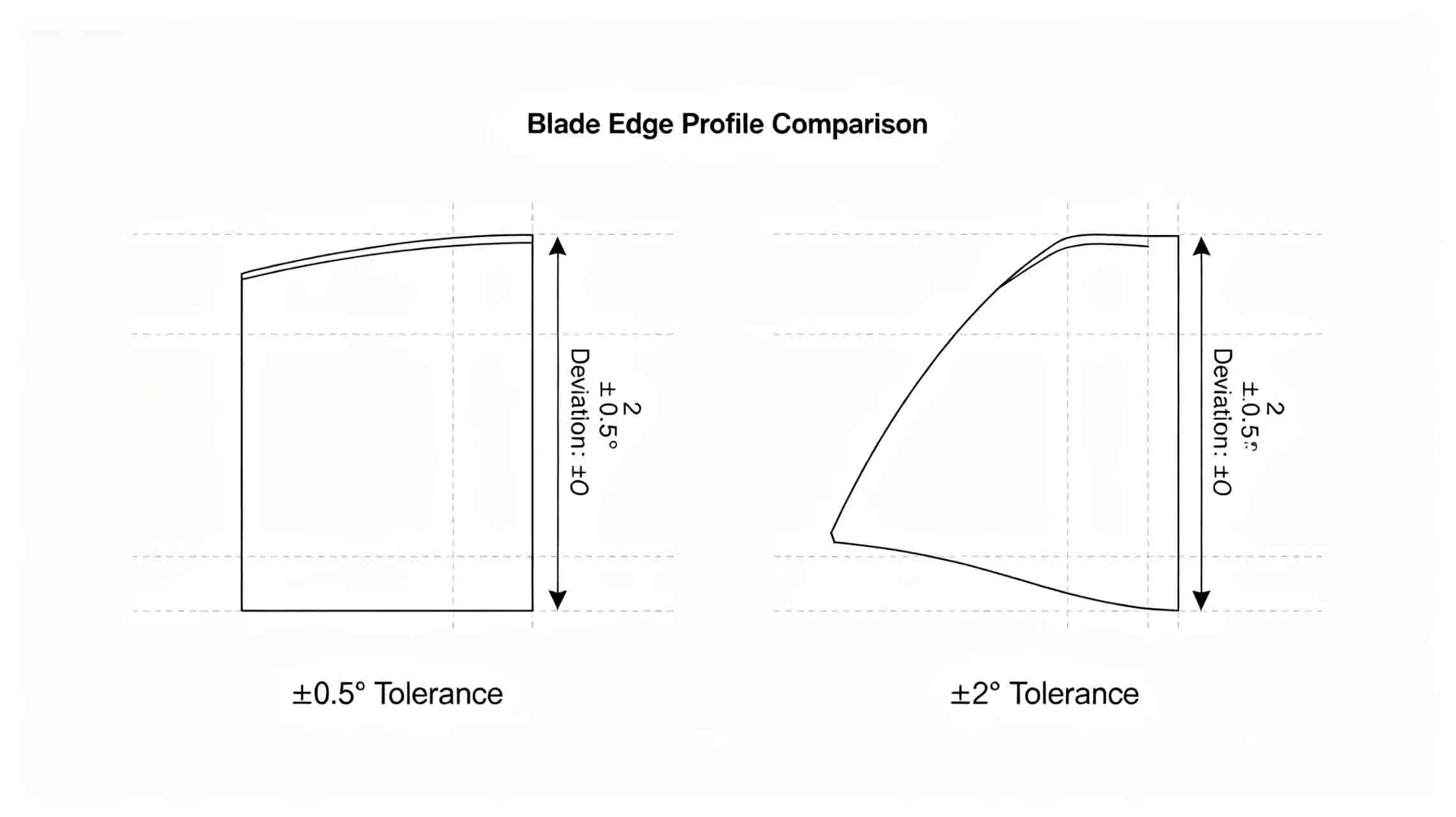

2. Segundo error común: No especificar la tolerancia angular.

El ángulo del borde no es un valor absoluto y preciso; requiere un margen de variación admisible. Si no se especifica una tolerancia, el fabricante utiliza estándares generales como más o menos 2 grados, que podrían no ajustarse a sus necesidades.

ConsecuenciaEl ángulo de cuña de 25 grados que esperas puede terminar rectificado a 27 grados, lo que aumenta significativamente la resistencia al corte.

Especificación correctaIndique la tolerancia angular; por ejemplo, "ángulo de cuña de 25 grados con una tolerancia de más o menos 0,5 grados". Para cuchillas de precisión, se recomienda una tolerancia máxima de más o menos 0,5 grados.

3. Tercer error: Ignorar el radio del borde o el valor de pasivación.

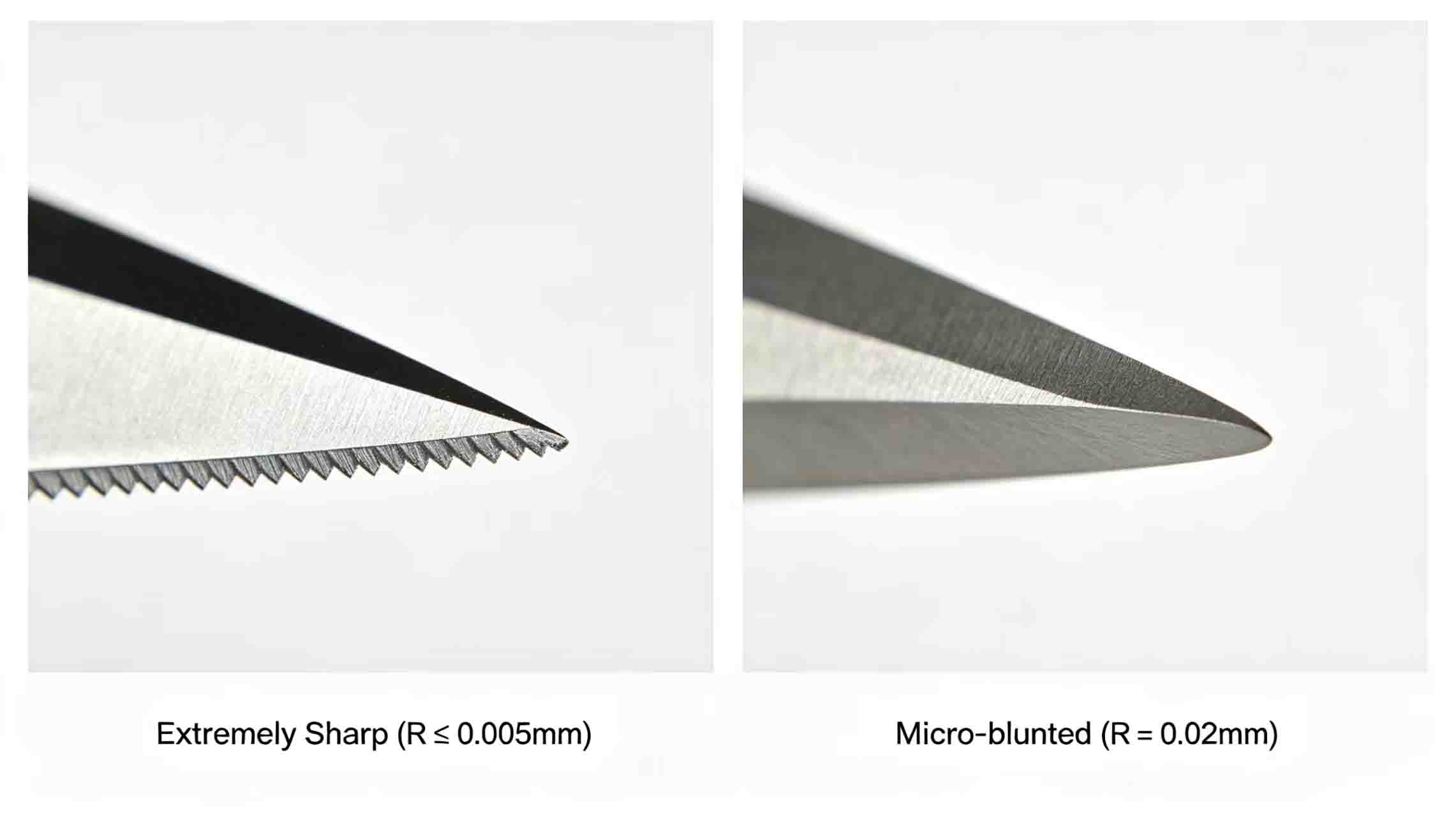

El ángulo del filo solo describe el ángulo entre las dos caras del filo, pero no la forma microscópica de la punta. Un mismo ángulo de cuña de 25 grados puede resultar en una punta extremadamente afilada con un radio de 0,005 milímetros o menos, o en un radio micropasivado de 0,02 milímetros. El rendimiento de corte y la vida útil difieren enormemente entre ambos casos.

Consecuencia: Usted desea un filo micropasivado resistente al desgaste, pero el fabricante produce un filo extremadamente afilado, lo que provoca que se astille con frecuencia.

Especificación correcta: Agregue una especificación para "radio de borde R" en el dibujo. Para cuchillas de corte personalizadas Para el corte de acero común, un valor R de 0,01 a 0,02 milímetros es el adecuado.

4. Cuarto error: No especificar la ubicación de la medición en el borde.

En el caso de hojas con formas especiales, el ángulo del filo puede variar a lo largo del perfil. Si solo especifica "ángulo del filo 30 grados", el fabricante no podrá determinar si debe medir en el punto más alto, en el punto más bajo o en otra ubicación específica del filo.

Consecuencia: La hoja terminada puede alcanzar el ángulo especificado en un solo punto, con desviaciones significativas en otros lugares.

Especificación correctaIndique que "el ángulo del borde es el ángulo de cuña en la sección transversal normal en cada punto a lo largo del perfil". Proporcione un modelo 3D si es necesario.

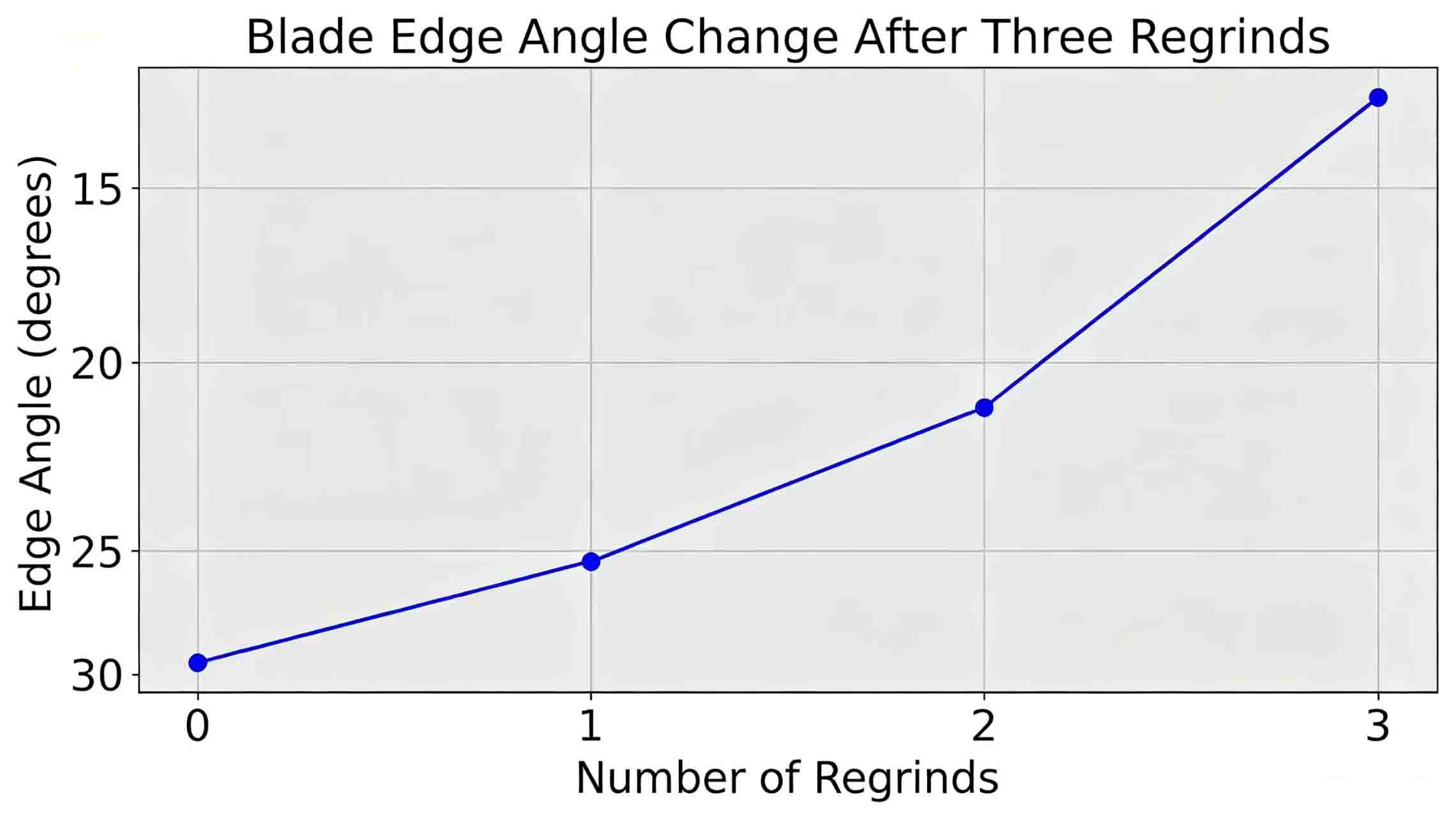

5. Quinto error común: Confundir el ángulo inicial del filo con el ángulo después del reafilado.

Las cuchillas requieren varios afilados durante su vida útil. El cambio en el ángulo del filo tras cada afilado depende del diseño geométrico de la cuchilla.

ProblemaSi el dibujo especifica únicamente el ángulo inicial, pero la cuchilla está diseñada para ser reafilable, el ángulo se reduce después del reafilado, lo que afecta al rendimiento de corte.

Especificación correcta: Indique claramente que "este ángulo es para la condición inicial, y el cambio de ángulo después de hasta tres reafilados no deberá exceder más o menos 1 grado".

6. ¿Cómo evitar estos escollos?

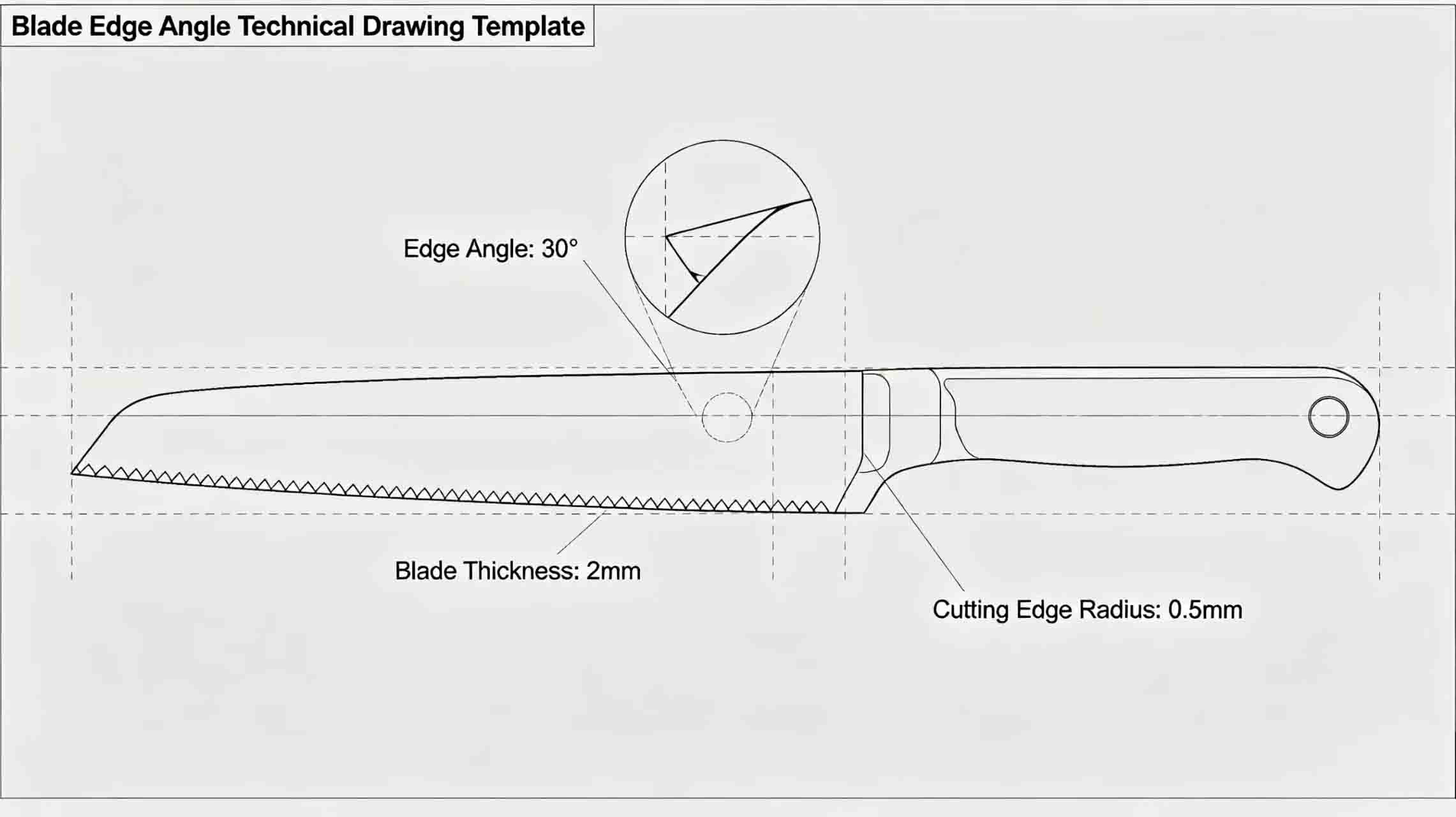

Primero, proporcione vistas en sección transversal. Dibuje al menos una sección transversal local ampliada de la región del borde, marcando todos los ángulos y el radio.

En segundo lugar, consulte las normas Mingbai. Podemos proporcionarle una plantilla estándar para especificar los ángulos de los bordes; simplemente rellénela según la plantilla.

En tercer lugar, considere una muestra de prueba. Para casos complejos forma especial cuchillas circularesSe recomienda fabricar primero una hoja de muestra para verificar el efecto del ángulo.

Soporte técnico de Mingbai Technology

Ofrecemos servicios de revisión de dibujos para cuchillas de forma especialcuchillas de corte y cuchillas mecánicas. Antes de que usted realice un pedido formal, nuestros ingenieros verificarán si las especificaciones del ángulo son completas y razonables, y sugerirán modificaciones.

Conclusión

El ángulo del filo es fundamental para el rendimiento de la hoja. Unas especificaciones poco claras pueden dar lugar a hojas inadecuadas o incluso a su descarte directo. Mingbai Mechanical Tool Technology Co., Ltd. recomienda dedicar 10 minutos a confirmar los detalles de las especificaciones del ángulo del filo con nuestro equipo técnico antes de realizar su pedido. Si se corrigen los errores, su personalización será un éxito desde el primer intento.
